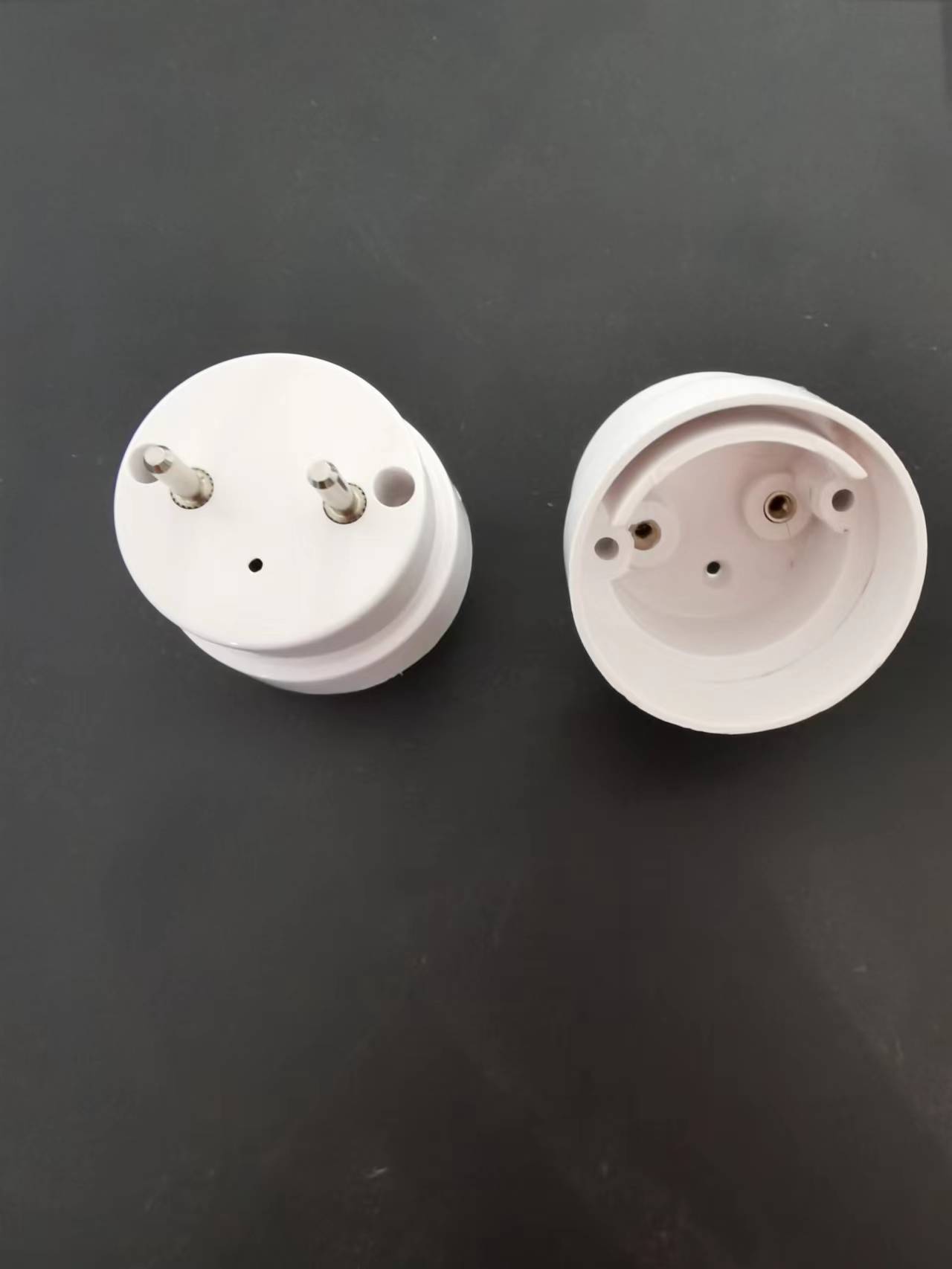

Caratteristiche chiave e importanza dei tappi terminali G13 a doppia estremità T8 LED

Oggi parliamo delle caratteristiche chiave e dell'importanza diCapsini terminali G13 a doppia estremità T8 LED.

1. Le connessioni interne sono cruciali:

Collegamenti non through: a differenza delle linguette metalliche all'interno dei tradizionali tappi della lampada fluorescente che sono semplicemente collegati direttamente al filamento, le connessioni interne dei tappi terminali G13 delle lampade a LED fanno parte del circuito.

Shunters/resistori di limitazione della corrente: questa è la differenza fondamentale! Per essere compatibili con vecchie lampade che non sono state modificate e hanno ancora regati induttivi tradizionali (o regalati elettronici) installati all'interno, la maggior parte delle lampade T8 a doppia estremità "compatibili" installeranno un componente elettronico chiave: uno shunt o una resistenza di limitazione della corrente all'interno della battigliante di fine (a volte entrambe le estremità).

Funzione: quando la lampada viene inserita in una lampada con una zavorra tradizionale, lo shunt/resistore "imbrogliarà" o bypasserà la reattanza induttiva o gli impulsi ad alta tensione generati dalla zavorra, impedendo all'alta tensione di danneggiare il circuito del conducente all'interno della lampada a LED. Allo stesso tempo, consente alla rete CA di inserire l'alimentazione del driver a LED all'interno della lampada dopo la limitazione della corrente.

Posizione: di solito situato all'interno del cappuccio di estremità a un'estremità (i due pin all'interno di questa estremità sono cortocircuiti e collegati al circuito di azionamento interno attraverso lo shunt/resistore). All'interno del cappuccio all'altra estremità, i due pin sono direttamente collegati all'ingresso del circuito di azionamento (L e N).

Marcatura: l'estremità del cappuccio finale con lo shunt/resistore è generalmente contrassegnata (come etichettatura, incisione, differenziazione del colore o struttura leggermente diversa) per indicare che questa è l'estremità "battasta" o "bypass". Durante l'installazione, questa estremità deve essere inserita nel supporto della lampada sul lato della lampada collegata alla zavorra!

Tipo senza shunt (per lampade di retrofit): se il zavorra è stato rimosso dalla lampada (jumper direttamente collegato alla rete L/N), è possibile utilizzare lampade T8 LED senza shunt. La struttura del cappuccio finale ad entrambe le estremità di questa lampada è generalmente simmetrica e la connessione interna è più semplice (L/N cortocircuitato su un'estremità? Circuitato corto dall'altra parte? Questo dipende dal design specifico, ma non è richiesto alcun shunt). Si prega di leggere attentamente le istruzioni al momento dell'acquisto.

2. Design strutturale e materiali:

Requisiti di isolamento ad alta tensione: a causa dell'accesso diretto alla rete (220 V), i requisiti di prestazione dell'isolamento del cappuccio finale G13 del tubo della lampada a LED sono estremamente elevati. Di solito è realizzato in materie plastiche di alta qualità resistenti a fiamma, ad alta temperatura (come PC, PBT).

Collegamento del filo interno: ci sono fili all'interno del cappuccio finale per collegare i contatti metallici dei pin alla scheda PCB o al modulo driver all'interno del tubo della lampada. La qualità e l'affidabilità della saldatura di questi fili sono molto importanti.

Considerazioni sulla dissipazione del calore: lo shunt/resistore genera calore durante il lavoro e il design del tappo finale a volte considera una certa quantità di dissipazione del calore (sebbene la dissipazione del calore principale dipenda dal substrato di alluminio del tubo della lampada).

3. Riepilogo di importanza:

Barriera di sicurezza: è la prima barriera di isolamento fisico per impedire agli utenti di scosse elettriche.

Nodi critici del circuito: è il collegamento chiave dell'accesso alla rete e (per tipi compatibili) bypass di zavorra.

Realizzazione della compatibilità: lo shunt/resistore interno è il componente principale per ottenere la compatibilità "tappo e riprodurre" con vecchie lampade fluorescenti.

Istruzioni per l'installazione: il limite marcato conduce gli utenti da installare correttamente (lato di zavorra di terminazione shunt).
