Alloggiamento per tubo LED T8 a doppia faccia per illuminazione lineare OEM

JEAlloggiamento del tubo LED T8 a doppia facciaè una piattaforma di recinzione vuota per progetti di illuminazione lineare OEM. La configurazione confermata ha un diametro esterno di 26 mm, due posizioni PCB da 12 × 1 mm, un profilo interno in alluminio 6063, un involucro in policarbonato trasparente o satinato, tappi terminali in plastica e un layout del driver esterno. Sono disponibili lunghezze standard o personalizzate da 600 mm a 2400 mm, con configurazioni IP20 e IP65.

La parola chiave èalloggiamento. Questo prodotto non diventa una lampada funzionante finché i LED, i gruppi PCB, il cablaggio, il driver, la terminazione e tutti i sigilli richiesti non sono stati selezionati e integrati. Gli acquirenti dovrebbero quindi valutarlo sulla base di un disegno controllato e di un campione assemblato, non solo dal nome T8. Rivedere la correnteCustodia luminosa bifacciale T8prima di inviare i requisiti del PCB e del progetto a JE.

Il prodotto è un alloggiamento OEM vuoto, non una lampada T8 finita o una sostituzione fluorescente

“T8” identifica il formato generale del tubo, ma non stabilisce la compatibilità elettrica o meccanica con un apparecchio fluorescente esistente. Un alloggiamento da 26 mm può sembrare familiare se si utilizzano schede, cablaggi, terminali, dettagli di montaggio e architettura di alimentazione completamente diversi.

Non dare per scontato che accetti un reattore fluorescente convenzionale, si adatti a un portalampada G13, includa pin con tensione di rete o possa sostituire una lampada installata uno a uno. Nessuno di questi dettagli è confermato dal diametro dell'alloggiamento. Se è richiesta la compatibilità con il retrofit, inserire la geometria della base, la disposizione dei pin, la lunghezza complessiva della lampada, l'ingresso elettrico, la modalità di cablaggio e l'interfaccia dell'apparecchio nel disegno di approvazione.

Questa distinzione riguarda anche gli acquisti. Le specifiche dell'alloggiamento identificano il pacchetto di estrusione e custodia. Di per sé, non definisce la quantità di LED, la temperatura del colore, l'emissione luminosa, la distribuzione ottica, la potenza, il comportamento del driver, l'attenuazione, la protezione da sovratensione, la temperatura operativa o la durata. Queste sono le decisioni sugli apparecchi finiti controllate dal programma di progettazione e qualificazione dei componenti dell’acquirente.

Sezione trasversale del gruppo alloggiamento T8 a doppia faccia

L'assemblaggio combina un corpo rotondo in policarbonato con un profilo interno in alluminio. All'interno di tale sezione trasversale sono presenti due posizioni PCB, ciascuna identificata come 12 × 1 mm. Questa disposizione offre al progettista OEM due posizioni di montaggio per le schede LED all'interno di un involucro di tubo da 26 mm.

L'inserto in alluminio fornisce una struttura interna definita per le posizioni del PCB. Può anche partecipare al trasferimento di calore dalle tavole, ma le prestazioni termiche non possono essere dedotte solo dal nome o dal profilo della lega. Il caricamento dei LED, la struttura della scheda, il materiale dell'interfaccia termica, la qualità dei contatti, le perdite dei driver, la temperatura ambiente, l'orientamento del tubo e il flusso d'aria influiscono tutti sulla temperatura operativa. Approvare il progetto termico con le schede LED previste installate.

Come le posizioni PCB accoppiate supportano due facce luminose

Due posizioni sul PCB consentono di disporre i LED su due lati del tubo invece di fare affidamento su una scheda per illuminare l'intera circonferenza. Ciò può adattarsi all'illuminazione lineare bidirezionale, agli apparecchi a sospensione, all'illuminazione espositiva, agli interni di transito e ad altre installazioni in cui è necessaria la luce in più di una direzione.

L'estrusione non garantisce un angolo del fascio specifico o una ripartizione della luce uguale 50/50. La distribuzione effettiva dipende dall'orientamento delle posizioni del PCB, del pacchetto LED, della spaziatura dei diodi, della larghezza della scheda, della distanza dal policarbonato, della finitura del diffusore, dell'ostruzione interna e delle superfici vicine degli apparecchi di illuminazione. Clear PC tende a preservare la definizione del LED e la direzione dell'uscita; Il PC satinato mescola la luce in modo più efficace ma può ridurre l'intensità visibile e ammorbidire il controllo del fascio.

Prima dell'approvazione della lavorazione o della produzione, ispezionare un campione illuminato da entrambi i lati. Cerca immagini LED, bande scure vicino all'inserto in alluminio, variazioni di colore, ombre finali e differenze di luminosità tra le due facce. Il controllo fotometrico avviene al livello dell'apparecchio finito perché l'alloggiamento vuoto non contiene alcuna sorgente luminosa.

Verificare i componenti dell'alloggiamento forniti rispetto ai LED, ai gruppi PCB, al cablaggio, al driver e alle guarnizioni specificati dall'acquirente

Un preventivo per l'alloggiamento dovrebbe separare le parti fornite da JE dai componenti elettrici forniti dall'acquirente. In base alla descrizione del prodotto pubblicata, la custodia può includere il profilo interno in alluminio 6063, policarbonato trasparente o satinato e tappi terminali in plastica. L'architettura utilizza un driver esterno. Il contenuto esatto dell'imballaggio, lo stile del cappuccio terminale, la bulloneria, le guarnizioni, le parti di ingresso dei cavi e i servizi di assemblaggio devono comunque essere elencati riga per riga nel preventivo.

L'acquirente normalmente deve definire le schede LED, i LED, il cablaggio, i connettori, il materiale dell'interfaccia termica, il driver, il metodo di messa a terra ove applicabile e le terminazioni elettriche finali. Per un obiettivo IP65, la responsabilità per guarnizioni, sigillante, pressacavi, sigillatura delle estremità e processo di assemblaggio deve essere particolarmente chiara. Un insieme di componenti con grado di protezione IP65 non è automaticamente un apparecchio di illuminazione IP65 dopo un assemblaggio sul campo non controllato.

Matrice delle specifiche per la revisione dei disegni e dei componenti

Utilizzare la seguente matrice come punto di partenza per la revisione del disegno. I valori pubblicati identificano la configurazione del prodotto disponibile; non sostituiscono le tolleranze specifiche del progetto, i controlli di idoneità o la revisione normativa.

Geometria fissa: diametro 26 mm e due posizioni PCB 12 × 1 mm, con adattamento e tolleranze approvate sul disegno

Il diametro di 26 mm e le posizioni PCB accoppiate di 12 x 1 mm rappresentano la geometria principale, ma le dimensioni nominali non sono sufficienti per il rilascio. Una scheda progettata con la stessa larghezza nominale della sua fessura può bloccarsi se le tolleranze di fabbricazione, estrusione, curvatura, rivestimento e assemblaggio della scheda si accumulano nella direzione sbagliata. Un adattamento allentato crea un problema diverso: movimento della scheda, contatto termico incoerente o disallineamento visibile dietro il diffusore.

Invia a JE la struttura effettiva del PCB anziché scrivere solo "scheda da 12 mm" nella richiesta di offerta. Includere lo spessore del PCB, la finitura dei bordi, la maschera di saldatura o l'accumulo di rivestimento vicino all'area di inserimento, le zone da escludere dai componenti, le sporgenze dei connettori e la direzione di inserimento prevista. Il disegno approvato dovrebbe identificare le dimensioni fondamentali per l'adattamento e indicare come tali dimensioni verranno ispezionate.

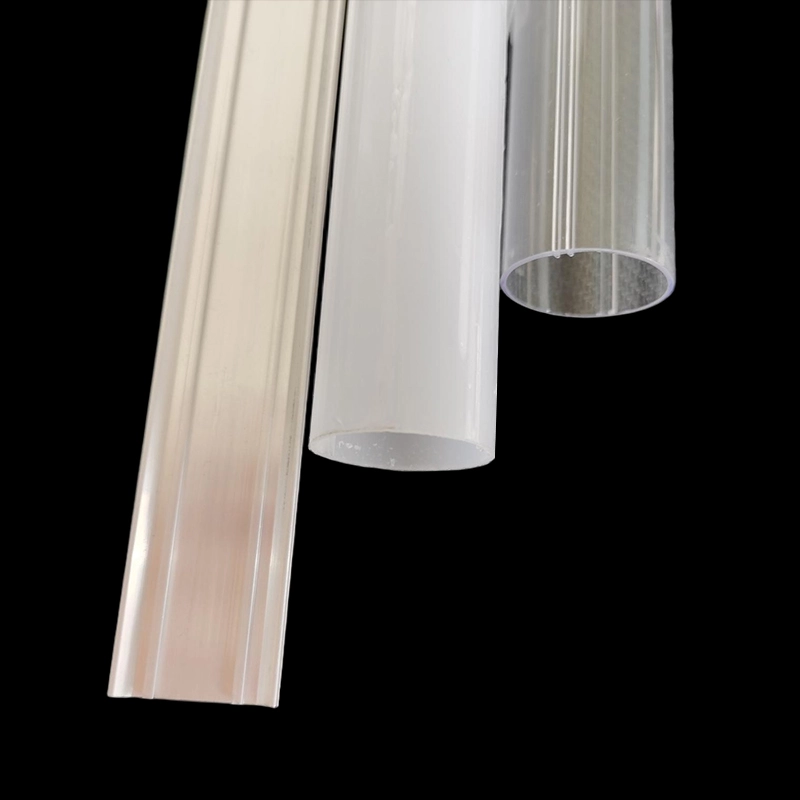

Costruzione e opzioni: profilo interno in alluminio 6063, policarbonato trasparente o satinato, tappi terminali in plastica, driver esterno e lunghezze da 600–2400 mm

6063 è comunemente usato per i profili di alluminio estruso perché può essere formato in sezioni trasversali controllate e accetta processi di finitura comuni. Tuttavia, “l’alluminio 6063” non è una specifica termica o meccanica completa. Se la tempra, il trattamento superficiale, la conduttività, l'aspetto o il comportamento alla corrosione sono importanti per il progetto, aggiungere il requisito al disegno e richiedere conferma.

Anche la lunghezza cambia più del prezzo di acquisto. Gli alloggiamenti lunghi sono più sensibili alla rettilineità, ai danni da manipolazione, all'inserimento del PCB, all'accesso al cablaggio e al design del pacchetto. Conferma se la lunghezza specificata si riferisce all'estrusione tagliata, al corpo in policarbonato o all'unità assemblata complessiva, compresi i cappucci terminali. JE elenca standard ealloggiamento del tubo LED T8 di lunghezza personalizzataopzioni da 600 mm a 2400 mm; il preventivo dovrebbe identificare l'esatta lunghezza finita e la tolleranza.

PC trasparente o satinato, terminazione con cappuccio terminale e scelte di configurazione IP20 o IP65

Scegliere il policarbonato trasparente quando la visibilità dei LED, l'uscita direzionale o l'aspetto delle schede interne sono accettabili. Può rivelare la spaziatura dei diodi, il cablaggio, i giunti e piccoli errori di allineamento, quindi la struttura interna deve essere visivamente pulita. Scegli il PC satinato quando hai bisogno di un migliore mixaggio visivo e di un'immagine LED meno diretta. Il congelamento non sostituisce un'adeguata spaziatura dei LED o un test ottico e il suo effetto sulla trasmissione dovrebbe essere valutato con il motore di luce reale.

Le terminazioni spesso diventano l'interfaccia trascurata. Determinano come si chiude il tubo, come i fili lasciano l'alloggiamento e come il gruppo si collega all'apparecchio circostante. Non si deve presumere che un cappuccio terminale in plastica fornisca una base fluorescente standardizzata o una guarnizione impermeabile. Inserire nel disegno il metodo di fissaggio, l'apertura del cavo, la disposizione dei connettori, la marcatura della polarità, il pressacavo e i requisiti di accesso al servizio.

IP20 è appropriato solo laddove il progetto completato non richiede protezione contro l'ingresso di acqua. L'opzione IP65 è prevista per una configurazione a tenuta di polvere e resistente ai getti d'acqua, ma la classificazione si applica solo dopo che il sistema di custodia completo e il metodo di assemblaggio sono stati definiti e testati. I giunti dei tappi terminali, gli ingressi dei cavi, la compressione delle guarnizioni, le superfici tagliate e la lavorazione produttiva possono causare perdite.

Chiedi come è citatoConfigurazione custodia T8 IP20 o IP65differisce nei componenti e nell'assemblaggio. Se JE fornisce parti sfuse da assemblare in fabbrica, concordare i materiali di tenuta, la posizione del sigillante, le condizioni di polimerizzazione ove pertinente, il metodo di inserimento o fissaggio del cappuccio e il test di ingresso del prodotto finito. Non stampare una dichiarazione di proprietà intellettuale basata esclusivamente su un campione di alloggiamento non assemblato.

Confini applicativi per apparecchi di illuminazione per esterni, commerciali, architettonici e protetti

Il formato bifacciale può supportare interni di veicoli ferroviari, stazioni, illuminazione commerciale, garage, scuole, fabbriche e altre installazioni lineari. Questi usi non condividono uno standard di qualificazione, quindi il nome dell'applicazione non dovrebbe mai sostituire i requisiti tecnici.

L'illuminazione dei veicoli ferroviari può richiedere controlli specifici del progetto relativi a vibrazioni, urti, comportamento di fiamme e fumo, sicurezza elettrica, compatibilità elettromagnetica, tracciabilità dei materiali e conservazione sicura. La geometria dell'alloggiamento da 26 mm non dimostra la conformità a nessuno di questi requisiti. Fornire a JE l'elenco dei test o dei documenti materiali richiesti prima del campionamento in modo che le prove non disponibili vengano scoperte precocemente anziché durante l'invio al cliente.

Per gli apparecchi d'illuminazione commerciali e architettonici, gli acquirenti solitamente devono concentrarsi sull'aspetto, sulla distribuzione della luce, sull'integrazione del montaggio, sull'accesso del conducente, sul calore, sulla pulizia e sulla manutenzione. Il PC satinato può nascondere i singoli LED, ma una lunga linea luminosa può comunque mostrare zone scure in corrispondenza dei giunti della scheda o delle estremità. Costruisci un campione a figura intera se l'aspetto continuo è importante; un breve ritaglio non rivelerà tutti i problemi di produzione.

Garage, fabbriche e luoghi esterni protetti aggiungono polvere, umidità, pratiche di pulizia, variazioni di temperatura e possibile esposizione chimica. IP65 riguarda l'ingresso in condizioni di test definite, non la resistenza ai raggi UV, la compatibilità chimica, la condensa, la resistenza agli urti o l'esposizione esterna illimitata. Tali proprietà devono essere specificate e verificate separatamente. Se il tubo verrà posizionato all'interno di un altro apparecchio sigillato, considerare anche il calore intrappolato e se il driver esterno rimane accessibile.

Prove di approvazione: disegni, ispezioni di campioni, metodi di prova, documenti sui materiali e supporto per la presentazione di UL o ETL senza una richiesta di certificazione dell'alloggiamento

Un pacchetto di approvazione credibile inizia con un disegno in sezione trasversale controllato e un disegno di assieme. Dovrebbero mostrare il diametro di 26 mm, le posizioni del PCB, le interfacce chiave, i richiami dei materiali, i dettagli delle estremità, la definizione della lunghezza e lo stato di revisione. Le dimensioni che influiscono sull'inserimento del PCB, sull'adattamento del cappuccio, sul montaggio o sulla sigillatura meritano tolleranze esplicite piuttosto che una nota generale.

L'ispezione del campione dovrebbe riguardare le dimensioni e l'assemblaggio pratico. Inserisci i PCB effettivi, instrada i cavi previsti, monta i cappucci terminali e controlla la lunghezza completa per eventuali piegature, torsioni, graffi, variazioni di colore, spazi tra i cappucci e movimenti della scheda. Quindi utilizzare il sistema LED e driver previsto in condizioni rappresentative per valutare la temperatura e l'aspetto ottico.

I metodi di prova devono essere concordati prima di confrontare i risultati. Per un progetto IP65, identifica se il test si applica al campione assemblato di JE o all'apparecchio di illuminazione finito, compreso l'ingresso dei cavi e il cablaggio. I documenti sui materiali possono includere dichiarazioni, schede tecniche o rapporti di prova, ma la loro disponibilità e pertinenza deve essere confermata per l'esatta resina, specifica dell'alluminio, colore e configurazione di produzione acquistata.

Il supporto per la presentazione di UL o ETL dovrebbe essere trattato come un coordinamento dei documenti, non come una richiesta di certificazione generale. Un record del materiale, un file dei componenti o una dichiarazione del fornitore non rendono l'alloggiamento vuoto, o la lampada finita, elencata UL o ETL. La costruzione finale, i componenti elettrici, le temperature, le spaziature, il cablaggio, l'involucro e l'uso previsto possono essere tutti esaminati dall'organismo di certificazione selezionato.

Indica a JE il percorso di invio e i documenti richiesti dal tuo laboratorio o partner di certificazione. JE può quindi confermare cosa è disponibile per i materiali e la configurazione proposti. Se un riconoscimento, un elenco, una classificazione di infiammabilità, un numero di file o un rapporto di prova specifici sono obbligatori, ottenere e verificare tali prove prima di approvare l'ordine. Non dedurlo mai da un logo, da una famiglia di materiali generici o da un progetto precedente.

Dalla revisione del disegno all'approvazione del campione e al preventivo di produzione

La Cina offre una profonda capacità di estrusione, ma la sola ubicazione della fabbrica dice poco sul controllo del disegno, sull’adattamento dei componenti o sulla ripetibilità. JE produce estrusioni in alluminio e plastica per l'illuminazione a LED, compresi alloggiamenti per tubi, profili LED, tubi in PC, cappucci terminali e alloggiamenti a prova di tripla. Per questo progetto, le prove utili sono un processo di disegno reattivo, un campione rappresentativo, un piano di ispezione definito e un preventivo che renda chiari i confini della fornitura.

Flusso di lavoro di personalizzazione: revisione del disegno, feedback DFM, selezione dello stampo, verifica del campione e controllo della qualità della produzione

Inizia con la domanda piuttosto che con una richiesta vaga di "alloggiamento T8". Invia i file PCB, la lunghezza complessiva del target, la preferenza ottica, la terminazione finale, il target di ingresso, l'interfaccia di montaggio e i documenti obbligatori. JE può confrontare questi input con uno stampo pubblico esistente o determinare se sono necessari uno stampo privato e un'estrusione personalizzata.

Durante la revisione del disegno, risolvere il gioco della scheda, l'innesto delle estremità, l'instradamento dei cavi, le aree da tenere fuori dai componenti, le superfici di tenuta e le zone cosmetiche visibili. Il feedback DFM dovrebbe identificare le dimensioni difficili da mantenere o ispezionare e qualsiasi modifica che influisca su attrezzature, assemblaggio o costi. Un profilo personalizzato può risolvere un vero problema di interfaccia, ma aggiunge anche l'approvazione degli strumenti e blocca il progetto su una nuova sezione trasversale. Non ordinare attrezzature private semplicemente per evitare di adattare un bordo PCB non critico.

Il campione dovrebbe rappresentare il materiale concordato, la finitura del diffusore, la sezione trasversale dell'alluminio, il design della calotta terminale e la lunghezza con sufficiente precisione per testare i rischi reali. Registrare qualsiasi deviazione accettata. Una volta che il campione ha superato i controlli dimensionali, di assemblaggio, ottici, termici e di ingresso applicabili, congelare la revisione del disegno utilizzata per il preventivo di produzione.

Il controllo della qualità della produzione dovrebbe essere legato a requisiti osservabili: identità del materiale, dimensioni critiche della sezione trasversale, lunghezza di taglio, rettilineità dove specificato, condizioni della superficie, aspetto del diffusore, adattamento del cappuccio terminale, inserimento del PCB e protezione dell'imballaggio. Per gli assiemi sigillati, definire come vengono controllate le prestazioni di ingresso e a quale livello di campionamento. Il preventivo dovrebbe inoltre indicare la proprietà degli strumenti, ove applicabile, i costi del campione, la quantità dell'ordine, i tempi di consegna, il metodo di imballaggio e i termini di spedizione anziché lasciare tali punti alle ipotesi via e-mail.

Elenco di controllo RFQ: lunghezza, geometria PCB, diffusore, target IP, terminazioni, tolleranze, quantità, imballaggio, destinazione e documentazione richiesta

• Lunghezza:Specificare la lunghezza di taglio e la lunghezza totale assemblata richiesta entro l'intervallo disponibile di 600–2400 mm.
• Geometria del PCB:Collegare la larghezza, lo spessore, il contorno, la posizione del connettore, i punti di esclusione dei componenti e la direzione di inserimento della scheda.
• Diffusore:Seleziona PC trasparente o satinato e descrivi l'aspetto ottico che desideri dimostrare con il campione.
• Destinazione IP:Indicare IP20 o IP65, chi esegue l'assemblaggio finale e quale configurazione finale verrà testata.
• Tappi terminali:Definisci terminazione, uscita del cavo, requisiti del connettore o dei pin, ritenzione, sigillatura e pressacavo.
• Tolleranze:Contrassegnare le dimensioni critiche per l'adattamento del PCB, l'innesto del cappuccio, il montaggio, la lunghezza e le parti di accoppiamento.
• Quantità:Fornisci il prototipo, il progetto pilota e le quantità di produzione previste in modo da poter confrontare i percorsi dello stampo pubblico e dello stampo personalizzato.
• Confezione:Identificare le esigenze di protezione della superficie, i limiti dei fasci, l'etichettatura e qualsiasi restrizione di movimentazione correlata alla lunghezza.
• Destinazione:Fornisci il paese, la città o il porto di consegna, i termini di spedizione preferiti ed eventuali requisiti relativi ai documenti di importazione.
• Documentazione:Elencare disegni, rapporti di ispezione, registrazioni dei materiali, dichiarazioni, prove di prova e documenti di presentazione della certificazione richiesti per l'approvazione.

Invia il pacchetto con la revisione del disegno per richiedere un piano campione e un preventivo di produzione per ilAlloggiamento del tubo LED T8 a doppia faccia da 26 mm.
