Cos'è un tappo terminale per tubo LED?

Vorrei iniziare con qualcosa che ho imparato durante il mio primo anno nel settore dell'illuminazione, quando ancora eravamo alle prese con reattori magnetici e tubi fluorescenti. Nessuno pensa mai alla fine. Osservano il tubo, il driver, l'alloggiamento e il diffusore. Ma quel piccolo pezzo di plastica su ciascuna estremità? Ignorato finché non fallisce. E quando fallisce, l'intero apparecchio muore o, peggio, diventa un pericolo per la sicurezza.

Mi occupo di consulenza sui prodotti per l'illuminazione industriale dall'inizio del 2017. Ho testato migliaia di componenti, ho visitato dozzine di fabbriche e ho osservato gli appaltatori lottare per un pezzo da un dollaro. Quindi oggi voglio rispondere a una domanda che sembra semplice ma che in realtà è fondamentale:Cos'è unTappo terminale del tubo LED?

Quando finirai di leggere questo, saprai esattamente quali materiali contano, quali parametri non puoi ignorare e come scegliere il tappo terminale del tubo LED giusto per qualsiasi applicazione. Ti fornirò esempi reali tratti dai miei file di progetto e, alla fine, ho messo insieme una sezione FAQ che copre le domande che mi vengono poste più spesso da elettricisti, gestori di strutture e addetti agli appalti.

Che cos'è un tappo terminale per tubo LED? La versione breve

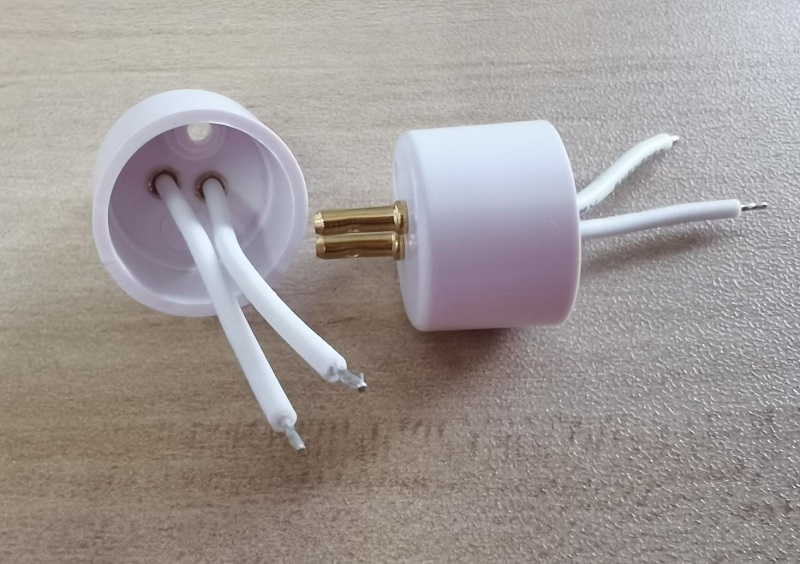

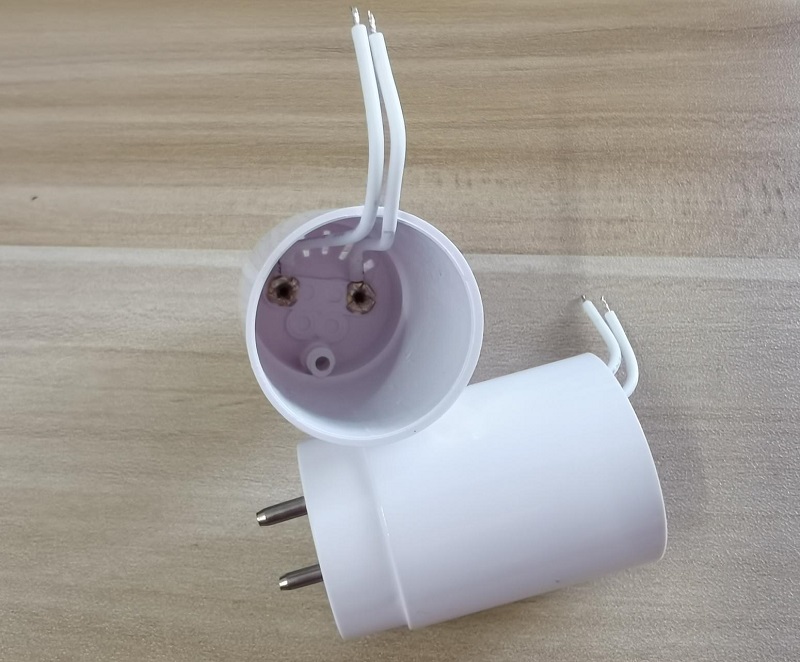

In parole povere, un tappo terminale di un tubo LED è il componente in plastica o metallo che sigilla le estremità di un tubo LED lineare (T8, T5, T12, ecc.). Mantiene in posizione i pin elettrici (G13, G5, ecc.), protegge il cablaggio interno e sigilla il tubo da polvere e umidità.

Senza di esso, il tubo esporrebbe contatti elettrici sotto tensione, creando sia rischi per la sicurezza che problemi di affidabilità.

Dopo anni nel settore, posso affermare con sicurezza la differenza tra un prodotto di alta qualitàTappo terminale del tubo LEDe uno economico può determinare se un apparecchio dura 50.000 ore o si guasta entro pochi mesi.

Perché la maggior parte delle persone ignora i limiti finali e perché non dovrebbero

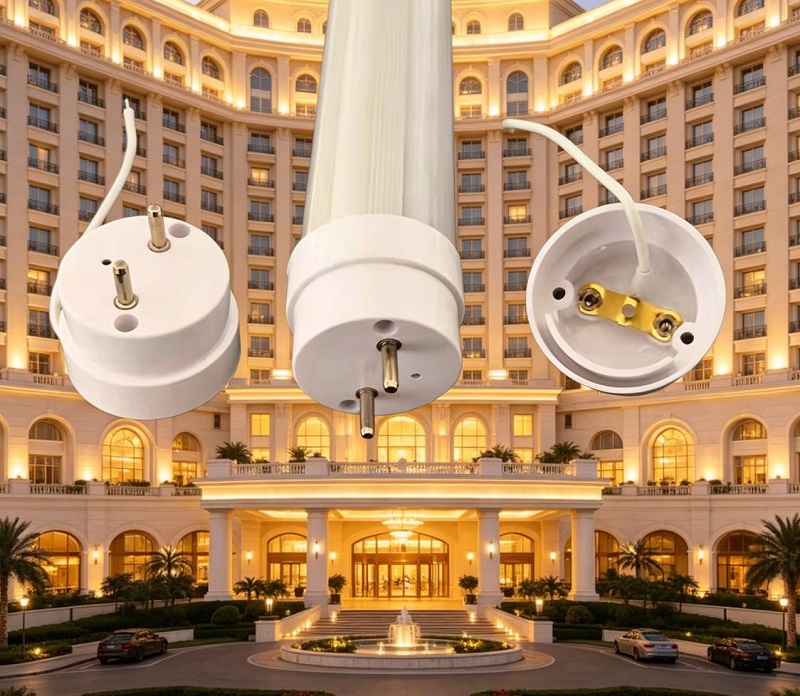

Nel 2018, ho lavorato con una catena di hotel in Florida che ha adattato 2.000 apparecchi T8 con tubi LED. Nel giro di otto mesi iniziarono i guasti: sfarfallio, interruzioni, ronzii.

I LED e i driver hanno funzionato bene. Il problema? Il cappuccio terminale del tubo LED.

Il produttore aveva utilizzato plastica ABS di bassa qualità senza stabilizzazione UV. L'esposizione alla luce solare rendeva il materiale fragile, provocando crepe che consentivano l'ingresso di umidità. Il risultato: perni corrosi e tubi guasti.

Dopo aver sostituito i cappucci terminali con versioni in policarbonato stabilizzato ai raggi UV, il tasso di guasto è sceso quasi a zero, senza sostituire i tubi LED stessi.

Materiali: cosa devi sapere

1. Policarbonato (PC) – Il Gold Standard

Il policarbonato è adatto per circa il 90% delle applicazioni. Offre:

• Elevata resistenza agli urti
• Resistenza al calore (120–130°C)
• Eccellente stabilità dimensionale
• Resistenza UV opzionale per una durata a lungo termine

In ambienti freddi (fino a -20°F), il PC caricato con vetro (PC+GF) funziona eccezionalmente bene, resistendo alle crepe e alle sollecitazioni meccaniche.

Parametro chiave:Per le applicazioni commerciali è preferibile il grado di infiammabilità UL94 V-0.

2. ABS – Conveniente ma limitato

L'ABS è adatto per ambienti interni controllati. Fornisce:

• Costo inferiore
• Buone proprietà isolanti

Presenta però degli svantaggi:

• Scarsa resistenza ai raggi UV
• Tolleranza al calore inferiore (90–100°C)
• Tendente all'ingiallimento e alla fragilità nel tempo

Nelle regioni ad alta luce solare, i cappucci terminali in ABS spesso si degradano rapidamente, comportando un aumento dei costi di manutenzione.

3. PBT – Opzione ad alte prestazioni

PBT è ideale per ambienti esigenti. I vantaggi includono:

• Elevata resistenza al calore (fino a 150°C)
• Eccellente resistenza chimica
• Basso assorbimento di umidità

È comunemente utilizzato in ambienti industriali come panifici, fabbriche e installazioni ad alta temperatura.

Parametri chiave: cosa controllare prima di scegliere

Quando valuto un cappuccio terminale per un tubo LED, guardo un breve elenco di parametri. Non saltare nessuno di questi.

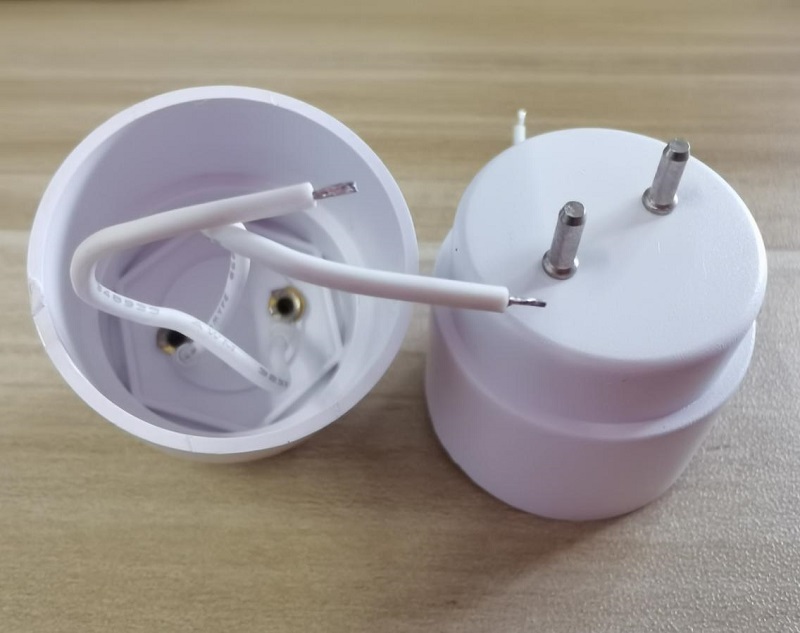

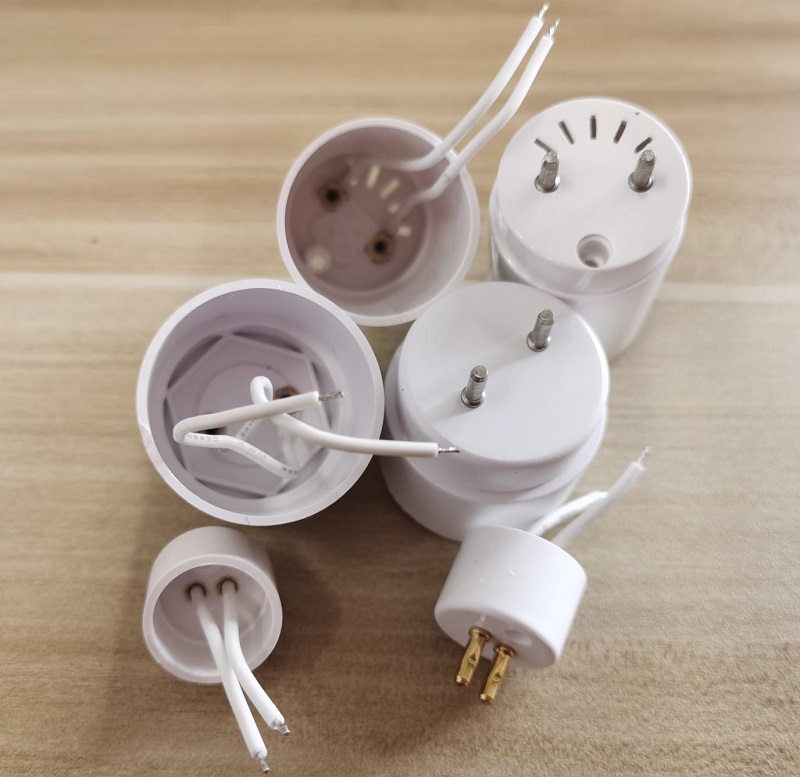

Tipo e spaziatura dei perni– T8 utilizza pin G13 (spaziatura 13 mm). T5 utilizza G5 (spaziatura 5 mm). Alcuni tubi speciali utilizzano G24 o altre basi. Il cappuccio terminale deve corrispondere esattamente. Ho visto fornitori inviare tappi terminali "universali" che dichiarano di adattarsi a entrambi: non funzionano bene.

Materiale del perno– La maggior parte dei perni sono in ottone con nichelatura o stagnatura. Il nichel è migliore per la resistenza alla corrosione. Lo stagno è più economico ma può ossidarsi in ambienti umidi. Per le applicazioni costiere o negli impianti chimici, insisto sull'ottone nichelato.

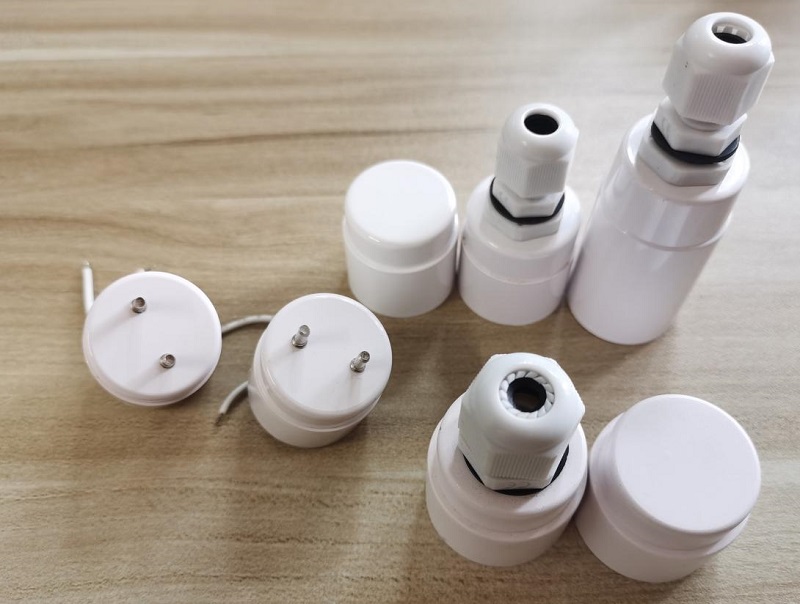

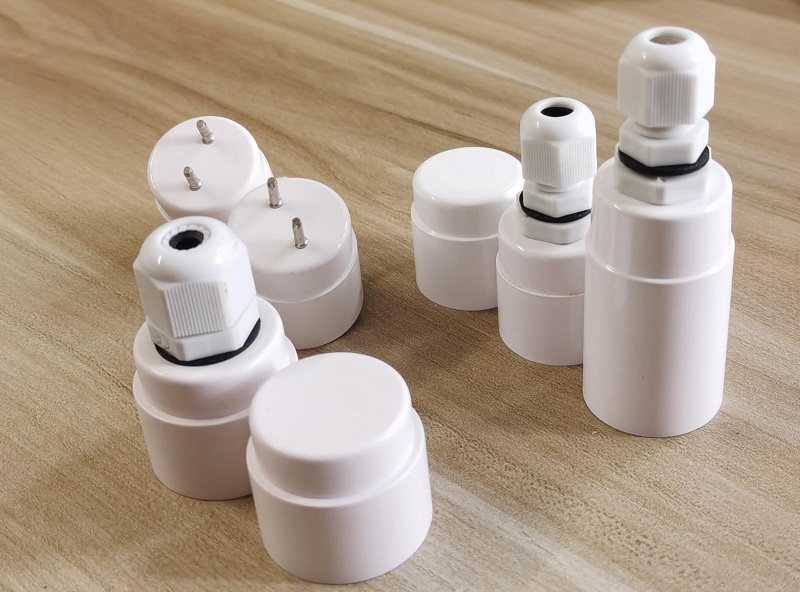

Classificazione IP (protezione di ingresso)– Per uso interno a secco, IP20 va bene. Per ambienti umidi (bagni, cortili coperti), cerca IP44 o IP54. Per le aree esterne o soggette a lavaggio, è necessario un grado di protezione IP65 o IP66 sul cappuccio terminale del tubo LED stesso, ma ricorda che la tenuta dell'intero tubo è importante. Il cappuccio terminale è solo una parte.

Grado di infiammabilità– UL94 V-0 significa che la plastica si autoestingue entro 10 secondi. V-2 consente alcuni gocciolamenti fiammeggianti. Per gli edifici commerciali, molti codici richiedono V-0. Controllare sempre le normative locali.

Intervallo di temperatura operativa—Il PC o l'ABS standard sono generalmente compresi tra -20°C e +60°C. Per celle frigorifere o ambienti ad alto calore, sono necessarie gamme estese. Il PBT può arrivare a -40°C o +120°C.

Conformità RoHS e REACH– Obbligatorio per l’Europa, ma anche per i progetti statunitensi è un segno di un produttore responsabile.

Lasciate che vi faccia un esempio reale di come funzionano questi parametri. Alcuni anni fa stavo aiutando un lighting designer a specificare i tubi LED per una stazione della metropolitana di Boston. L'ambiente presentava vibrazioni (treni), umidità (perdite nel tunnel) e sbalzi di temperatura (dall'aria gelida dell'inverno alla calda estate). Abbiamo scelto unTappo terminale del tubo LEDrealizzato in PC stabilizzato ai raggi UV, UL94 V-0, con perni in ottone nichelato, grado di protezione IP65 e guarnizione siliconica tra tappo e corpo del tubo. Quel limite costava $ 0,70 invece di $ 0,30. Ma la stazione aveva 5.000 metropolitane. I 2.000 dollari extra in anticipo hanno consentito loro di risparmiare circa 15.000 dollari in interventi di manutenzione in cinque anni.

Visione reale del progetto

Nel progetto di una stazione della metropolitana, abbiamo specificato i tappi terminali dei tubi LED con quanto segue:

• Policarbonato stabilizzato ai raggi UV
• Classificazione UL94 V-0
• Perni in ottone nichelato
• Tenuta IP65 con guarnizione siliconica

La differenza di costo per unità era minima, ma riduceva significativamente le spese di manutenzione a lungo termine.
