Guida definitiva 2026 all'alloggiamento del tubo LED T8 con PCB da 10 mm: dati termici, CAD 3D e conformità UL

Riepilogo esecutivo: punti chiave per i produttori di LED commerciali statunitensi

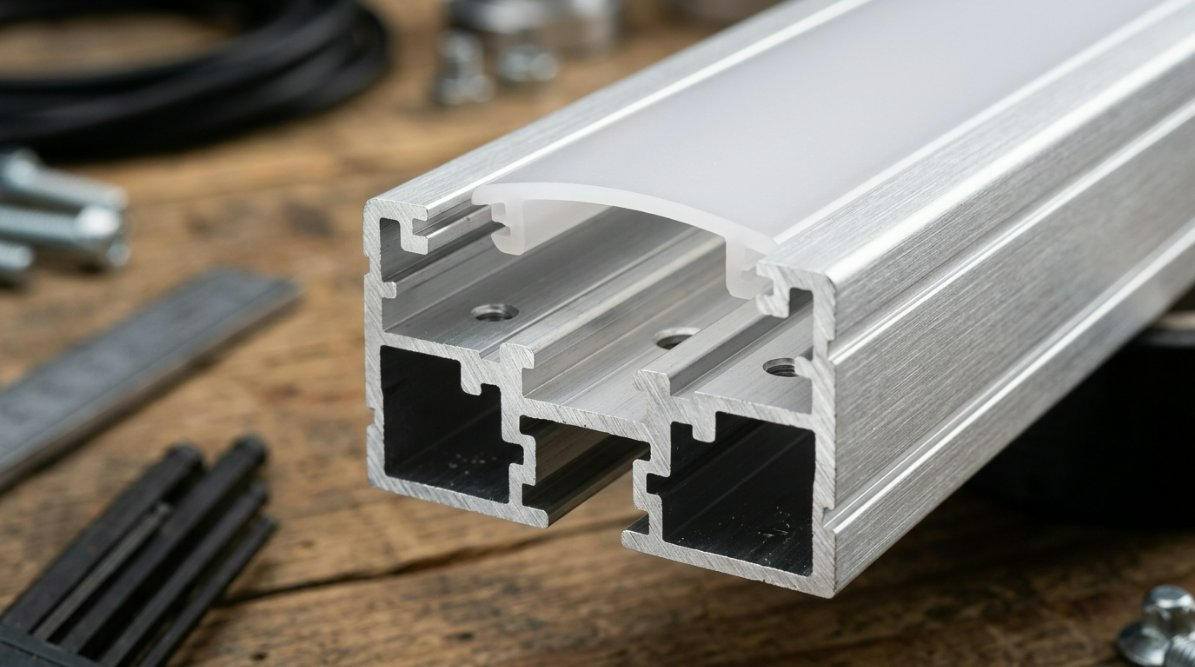

Nel settore altamente competitivo dell’illuminazione commerciale nordamericana, i margini e l’efficienza determinano il successo. Poiché gli sviluppatori di illuminazione cercano di ottimizzare le prestazioni riducendo al contempo i costi di produzione, il formato strutturale del tubo lineare T8 rimane un fattore dominante. La nostra ammiragliaAlloggiamento per tubo LED T8 premium con PCB da 10 mmrappresenta un enorme passo evolutivo. Adattando l'ingombro dell'estrusione di alluminio specificamente per i circuiti stampati standard da 10 mm, eliminiamo lo spazio strutturale morto, riduciamo il peso dell'alloggiamento e abbassiamo i costi delle materie prime senza compromettere la rigidità.

Per i distributori, gli appaltatori e i produttori di apparecchiature originali (OEM) statunitensi, questa specializzazione significa una gestione termica più semplice, caratteristiche elettriche prevedibili e compatibilità fisica diretta con le linee di assemblaggio automatizzate SMT (Surface Mount Technology) ad alta velocità. JE continua a supportare queste operazioni globali in qualità di principale partner produttivo in Cina, colmando il divario tra velocità di produzione di volumi elevati e meticolosi parametri di riferimento di qualità.

Gestione avanzata del calore: presentazione del protocollo di precisione ThermaCore 10 mm

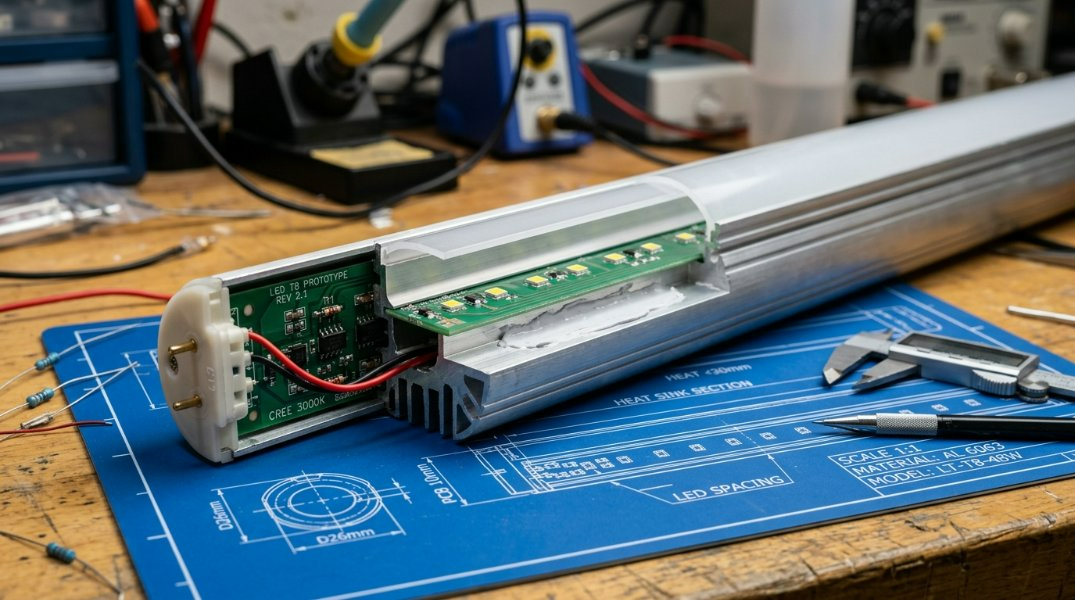

Il principale ostacolo alla longevità dei LED è il degrado termico. Per risolvere questa sfida per le applicazioni ad alto rendimento, JE ha introdotto ilProtocollo di precisione ThermaCore da 10 mm. Questa metodologia di progettazione ottimizza la superficie di contatto tra il supporto PCB da 10 mm e la dorsale dell'alloggiamento in alluminio AL6063-T5. Mantenendo le variazioni di tolleranza al di sotto di 0,05 mm, questo protocollo massimizza l'efficienza del trasferimento di calore direttamente dai diodi ai canali di dissipazione termica esterni.

Colmare il divario: dati dettagliati sulla dissipazione termica e analisi dell'estrusione

Utilizzando la lega strutturale AL6063-T5, i nostri profili di estrusione agiscono come dissipatori di calore altamente efficienti. Nei laboratori di prova, ilProtocollo di precisione ThermaCore da 10 mmha dimostrato un'impressionante conduttività termica di 200 W/m·K. Questo sistema riduce la resistenza termica complessiva fino al 18% rispetto agli alloggiamenti T8 generici e multi-adattamento che ospitano PCB di varie larghezze. In condizioni di funzionamento continuo a 120 V/277 V, le temperature di giunzione a livello di LED rimangono costantemente al di sotto di 65°C (149°F), prevenendo il deprezzamento del flusso luminoso e garantendo una durata superiore a 50.000 ore.

Accelerazione della progettazione: download di modelli CAD 3D per retrofit personalizzati

Per ridurre i cicli di progettazione per i team di ingegneri, JE offre modelli CAD 3D completi (disponibili nei formati STP, STEP e DWG). Questi modelli digitali precisi consentono una prototipazione rapida, consentendo agli ingegneri di eseguire simulazioni termiche di analisi degli elementi finiti (FEA) e controlli di montaggio fisico prima di iniziare la produzione in serie. Questa integrazione strutturale è fondamentale per sviluppare apparecchi di illuminazione lineare snelli e durevoli per gare di retrofitting competitive.

Conformità alle normative statunitensi: navigazione negli standard UL 2026 e nelle specifiche DLC V6.0

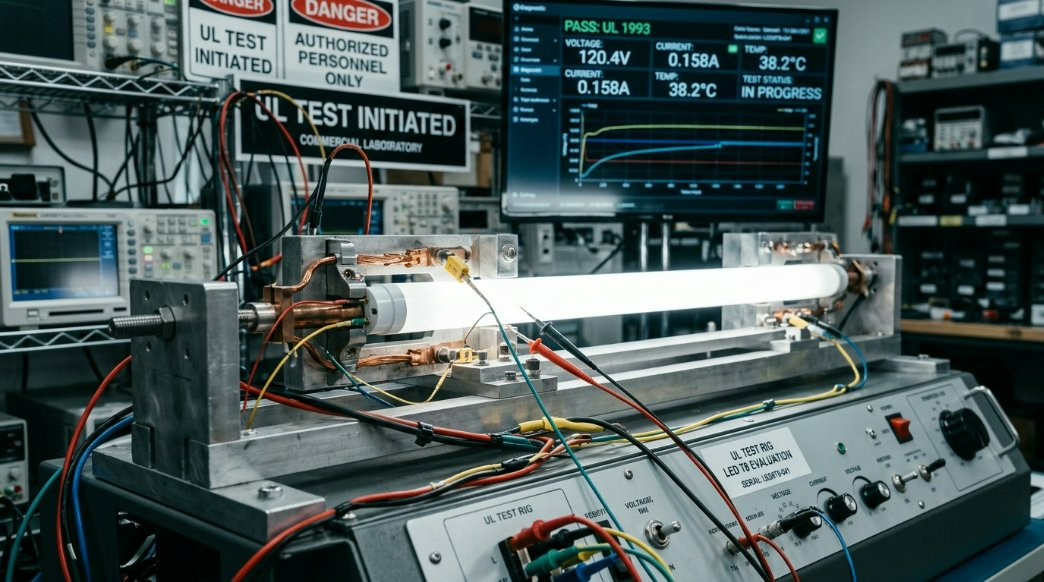

L’importazione e la distribuzione di prodotti per l’illuminazione commerciale in Nord America richiede il rigoroso rispetto delle norme di sicurezza ed efficienza. La selezione di sottogruppi conformi è fondamentale quando si richiedono le certificazioni UL 1598 (apparecchi di illuminazione) e UL 1993 (lampade con zavorra automatica). JESistemi di alloggiamento per tubi LED T8 personalizzati di JEutilizzano materie prime in policarbonato (PC) ad alto impatto e ignifughe che soddisfano facilmente le classificazioni di infiammabilità UL 94 V-0.

Garantire la compatibilità FCC, CE e RoHS per il mercato americano

Oltre alle prestazioni termiche, la compatibilità elettromagnetica (EMC) e la sicurezza ambientale sono vitali per i contratti comunali e aziendali su larga scala. I nostri alloggiamenti sono costruiti per proteggere efficacemente i driver ad alta frequenza, facilitando la conformità ai limiti FCC Parte 15 Classe B. Inoltre, tutti i materiali utilizzati nei processi produttivi di JE sono completamente certificati CE e conformi alla direttiva RoHS, garantendo che non contengano sostanze pericolose soggette a restrizioni e semplificando le approvazioni della catena di fornitura internazionale.

Guida alle specifiche tecniche: matrice degli alloggiamenti per PCB da 10 mm standard e ad alto rendimento

La nostra linea di prodotti presenta diverse opzioni di configurazione progettate per soddisfare le diverse esigenze architettoniche. Di seguito è riportata una matrice strutturale che mostra gli attributi tecnici delle nostre varianti impermeabili standard e ad alto rendimento:

Tutorial pratico passo passo: assemblaggio impermeabile in 4 fasi per custodie T8

Il mantenimento di un elevato grado di protezione IP67 sui profili lineari richiede una preparazione meticolosa e un'esecuzione precisa. Segui questa procedura di installazione in quattro passaggi supportata da esperti per la massima affidabilità sul campo.

Fase 1: Inserimento PCB di precisione da 10 mm e applicazione di pasta termica

Pulire accuratamente il substrato dell'alloggiamento in alluminio utilizzando alcol isopropilico per rimuovere polvere e olio. Applica uno strato sottile e uniforme di pasta termica non conduttiva o fai passare un nastro adesivo ad alto trasferimento di calore lungo il canale centrale. Fai scorrere con attenzione il PCB da 10 mm nella pista di estrusione, assicurandoti che sia piatto e senza sacche d'aria sotto.

Passaggio 2: fissare il coperchio del diffusore in policarbonato (PC).

Allineare la copertura diffusa del PC all'interno degli slot di bloccaggio strutturale. Far scorrere o premere saldamente il coperchio nei binari finché non scatta in posizione. Assicurarsi che il montaggio sia coerente lungo l'intera lunghezza del tubo per evitare una pressione strutturale disuguale sui componenti interni.

Passaggio 3: processo di impermeabilizzazione IP67 e richiusura del cappuccio terminale

Iniettare sigillante siliconico di prima qualità a polimerizzazione neutra nelle camere di incavo dei cappucci terminali impermeabili. Far passare i cavi di collegamento attraverso i canali interni del passante in gomma e premere il cappuccio terminale contro la superficie tagliata del profilo dell'alloggiamento in alluminio. Fissare i gruppi utilizzando l'hardware di montaggio in acciaio inossidabile.

Passaggio 4: connessione finale dei pin e test dielettrico

Eseguire un test di resistenza elettrica e tenuta dielettrica (comunemente chiamato test Hi-Pot) per verificare che nessun percorso ad alta tensione vada in cortocircuito sull'estrusione di alluminio. Ispezionare visivamente le perle di silicone attorno al perimetro del cappuccio terminale per garantire una completa tenuta ermetica.

Guida ai calcoli matematici ed elettrici per lunghezze personalizzate T8

La progettazione di robuste installazioni personalizzate richiede una conoscenza approfondita dei limiti termici meccanici e delle dinamiche di potenza. Evita i guasti del sistema utilizzando i framework matematici specializzati riportati di seguito.

Formule di carico dell'alimentatore e calcoli esatti della potenza per piede

Per garantire un'installazione sicura e stabile, gli ingegneri devono calcolare il fabbisogno energetico cumulativo e lasciare un margine di sicurezza per gli alimentatori (tipicamente il 20% per i driver di Classe 2 in condizioni di carico continuo).

1. Calcola i filmati lineari totali:
   L_totale = (Quantità di tubi) x (Lunghezza unità in piedi)

2. Determinare il consumo energetico massimo (P_max):
   P_max = L_totale x P_ft
   Dove P_ft = assorbimento di potenza per piede (ad esempio, 4,5 Watt/piede per PCB ad alta efficienza da 10 mm)

3. Calcolare la capacità minima richiesta del driver (P_driver):
   P_driver = P_max x 1,20 (include il margine di sicurezza standard del 20%)

Esempio:
   Date 100 unità di tubi T8 da 4 piedi che funzionano a 4,5 W per piede:
   L_totale = 100 x 4 = 400 piedi
   P_max = 400 x 4,5 = 1.800 Watt
   P_driver = 1.800 x 1,20 = 2.160 Watt di capacità cumulativa richiesta.

Domande frequenti (FAQ)

Gli alloggiamenti PCB T8 da 10 mm sono compatibili con gli ecosistemi Smart Home (Matter, Apple HomeKit, Amazon Alexa)?

SÌ. Poiché i nostri alloggiamenti sono involucri fisici progettati per supportare strisce LED standard da 10 mm, la compatibilità dipende interamente dal driver LED e dal controller scelti. Popolando lo spazio interno con strisce LED intelligenti da 10 mm compatibili con Matter o abilitate Zigbee, puoi integrare il tuo sistema di illuminazione lineare T8 con qualsiasi piattaforma moderna di casa intelligente.

Quali sono le tolleranze di taglio e gli intervalli di spaziatura esatti per metro per le strisce LED da 10 mm?

Le tolleranze di taglio e i parametri di spaziatura sono regolati dal progetto PCB selezionato. Strutturalmente, le estrusioni di alluminio premium di JE sono tagliate con una tolleranza fisica ultra precisa di +/- 0,5 mm. Consigliamo ai team di ingegneri di lasciare almeno 1,5 mm di spazio su ciascuna estremità del tubo per consentire tracce di rame e connettori di connessione terminali sicuri.

Quali sono le istruzioni di sicurezza fondamentali per il mantenimento della certificazione Flex IP67/IP68?

Per mantenere un'elevata resistenza all'acqua e alla polvere IP67/IP68 per una lunga durata di servizio, è necessario utilizzare sigillanti siliconici a polimerizzazione neutra di alta qualità che non corrodono le tracce di rame. Verificare sempre che i cavi di alimentazione esterni siano instradati in modo sicuro attraverso pressacavi in ​​gomma di tipo industriale ed eseguire test di differenza di pressione su lotti di campioni per verificare l'integrità della tenuta.

Migliora la tua produzione: collabora con noi su https://www.jeledprofile.com/led-t8-tube-housing-with-10mm-pcb.html

Che tu stia progettando impianti per vivai di piante sensibili, ambienti industriali freddi o progetti architettonici moderni, lavorare con un produttore esperto fa la differenza. Esplora il nostro dedicatoCustodia per tubo LED T8 con portale tecnico PCB da 10 mmper esaminare progetti architettonici dettagliati, selezioni di anodizzazione personalizzata e strutture di consegna in massa.
