Alloggiamento per tubo LED T8 con PCB da 10 mm: domande frequenti per gli acquirenti statunitensi, controlli di idoneità e guida all'approvvigionamento per il 2026

Punti chiave per gli acquirenti di illuminazione statunitensi

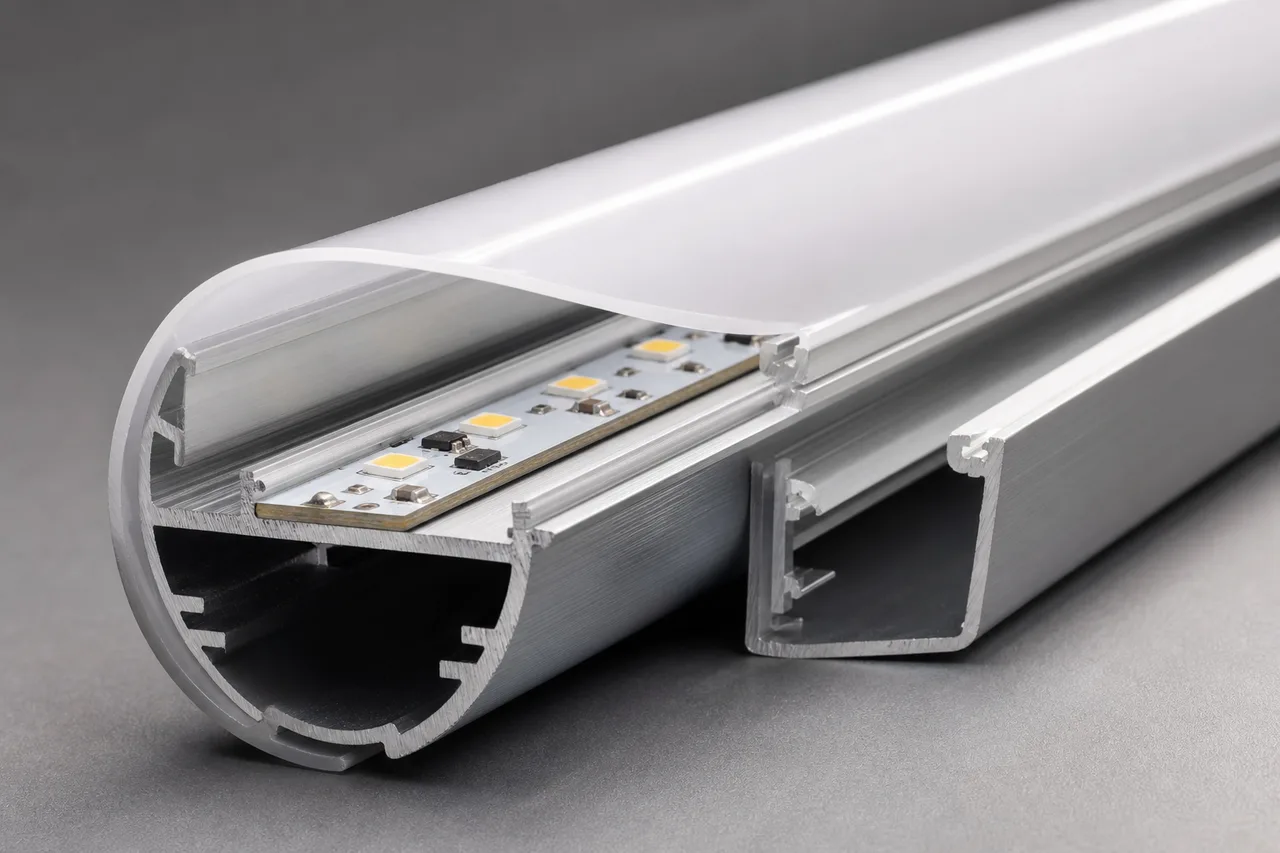

La fraseCostruzione dell'alloggiamento del tubo semi-alluminio/semi-plastica JEdescrive l'architettura pratica alla base di questa categoria di prodotti: una base in alluminio 6063 sostiene la scheda LED e aiuta a gestire il calore, mentre un diffusore in policarbonato costituisce la copertura ottica visibile. Questa divisione è importante. L'alluminio conferisce al PCB una superficie di montaggio stabile e una struttura meccanica prevedibile; il diffusore controlla l'aspetto, la trasmissione della luce e l'accesso al pannello. Non è semplicemente un guscio decorativo.

Per gli acquirenti statunitensi, la prima domanda non è il prezzo. È compatibilità. Un PCB da 10 mm è più stretto di molte schede generiche per tubi LED e il driver deve essere inserito all'interno dell'alloggiamento senza premere contro il diffusore o interferire con i cappucci terminali. Il JE-28 è elencato con un'altezza massima del driver di 12 mm, quindi i dettagli del corpo del driver, del cablaggio, dell'isolamento e del pressacavo devono essere controllati insieme anziché separatamente.

Lo standard JE-28 è IP20. Ciò lo rende adatto per apparecchi di illuminazione per interni a secco e gruppi di tubi in stile retrofit, non automaticamente per aree soggette a lavaggio o apparecchi esposti. JE offre anche stili di alloggiamento tubolare impermeabili per applicazioni quali illuminazione di piante, illuminazione di frigoriferi e parcheggi esterni, ma questi dovrebbero essere indicati come la configurazione impermeabile appropriata. Inizia con ilCustodia per tubo JE LED T8 con PCB da 10 mmspecifica e richiedere il disegno esatto prima di approvare un ordine di produzione.

Specifiche dell'alloggiamento JE-28 LED T8: dimensioni, materiali e opzioni di configurazione

Il JE-28 è un alloggiamento T8 da 26 mm costruito per una scheda PCB da 10 x 1,2 mm. Questa dimensione è il punto di partenza per la qualificazione meccanica. Una scheda larga nominalmente 10 mm può comunque creare problemi se l'altezza dei componenti, i giunti di saldatura, il posizionamento dei connettori o il metodo di montaggio differiscono dal campione utilizzato durante lo sviluppo dell'edilizia abitativa.

L'alloggiamento utilizza una base in alluminio 6063 con opzioni di diffusore in policarbonato e tappi terminali in plastica. JE elenca una disposizione interna del driver e un'altezza massima del driver di 12 mm. Le lunghezze disponibili vanno da 600 mm a 2400 mm, con lunghezze personalizzate disponibili. Lunghezza, finitura del diffusore, stile del cappuccio terminale e posizione del driver devono essere trattati come un'unica decisione di assemblaggio poiché ciascuno influisce sull'installazione, sulla distribuzione della luce e sull'imballaggio.

Come qualificare un alloggiamento T8 prima di ordinare: controlli PCB, driver, diffusore e cappuccio terminale

Un alloggiamento può apparire corretto su una pagina di catalogo e tuttavia non funzionare correttamente durante l'assemblaggio. Le solite cause non sono drammatiche: un driver è qualche millimetro più alto, il PCB si piega sotto il diffusore, il cappuccio terminale non trattiene saldamente il tubo o un connettore non lascia spazio per la piegatura del filo interno. Qualificare l'assemblaggio completo, non solo l'estrusione dell'alluminio.

1. Confermare il contorno del PCB.Invia a JE il disegno effettivo della scheda, inclusi larghezza 10 mm, spessore 1,2 mm, fori di montaggio, protezioni in rame, connettori e componenti più alti. Non fare affidamento solo sulla dimensione nominale della scheda.
2. Controlla la busta del conducente.Confrontare l'altezza e la larghezza massime del conducente con il limite dell'alloggiamento di 12 mm. Includere terminali, guaine termorestringenti, manicotti isolanti e uscite dei cavi nella verifica delle autorizzazioni.
3. Ispezionare l'adattamento del diffusore.Testare la copertura in policarbonato selezionata per l'aggancio, l'incurvamento, i punti caldi visibili e la forza di rimozione. Un diffusore troppo stretto può sollecitare l'estrusione; uno troppo lento può vibrare durante il trasporto.
4. Esaminare i cappucci terminali e il cablaggio.Confermare il materiale del cappuccio, il metodo di ritenzione, il passaggio del cavo, l'accesso al connettore e se il tubo finito deve soddisfare uno specifico standard di installazione o un'interfaccia dell'apparecchio del cliente.
5. Approvare un campione finito.Alimentare il tubo assemblato, ispezionare il comportamento termico e l'aspetto della luce, quindi testare l'inserimento nel dispositivo di destinazione o nelle clip. Registrare le versioni dei componenti approvate prima di effettuare l'ordine di produzione.

Richiedi il disegno dell'estrusione e un campione fisico quando il progetto prevede spazi ridotti per le attrezzature. Un esempio illustra inoltre i problemi di imballaggio e gestione che i disegni non mostrano. I tubi lunghi possono arrivare con segni sul diffusore, danni sul cappuccio terminale o leggere piegature se il design del cartone non corrisponde alla lunghezza di spedizione. Questi sono poco costosi da riparare prima della produzione di massa e costosi da riparare dopo una spedizione di distribuzione negli Stati Uniti.

FAQ: L'alloggiamento del tubo JE-28 LED T8 è impermeabile o adatto all'illuminazione di esterni e congelatori?

La specifica standard JE-28 fornita da JE è IP20, quindi deve essere trattata come una custodia per luogo asciutto. Questa distinzione è fondamentale per gli acquirenti che richiedono l'illuminazione di impianti, illuminazione di frigoriferi, parcheggi esterni o qualsiasi installazione esposta a condensa, spruzzi, polvere o variazioni di temperatura. JE afferma di offrire tipi di custodia T8 impermeabili per applicazioni speciali, ma la versione impermeabile deve essere identificata e quotata separatamente.

Un PCB da 10 mm e un driver interno sono adatti a questo alloggiamento per tubo T8?

Sì, il JE-28 è specificato per un PCB da 10 x 1,2 mm e una disposizione del driver interno, con un'altezza massima del driver di 12 mm. Ciò non significa che ogni scheda da 10 mm e ogni driver interno si adatteranno. Il LED, il condensatore, il connettore e il filo saldato più alti della scheda devono rimanere entro lo spazio interno disponibile. Invia a JE il file PCB e la scheda tecnica del driver per una verifica di idoneità, quindi verifica il risultato con un campione popolato.

Come funzionano i campioni, la quantità minima richiesta, le lunghezze personalizzate, gli strumenti e la spedizione a uno spedizioniere statunitense?

JE afferma di poter fornire campioni, preventivi, lunghezze personalizzate, estrusione OEM/ODM e spedizione al magazzino dello spedizioniere del cliente. I dettagli commerciali dipendono dal profilo selezionato, dal diffusore, dalle testate terminali, dallo stato delle attrezzature, dalla quantità, dall'imballaggio e dalla disposizione di destinazione. Richiedi il tempo di consegna del campione, il MOQ di produzione, il costo dell'attrezzatura se è necessario uno stampo privato, la tolleranza della lunghezza di taglio, le dimensioni del cartone e i documenti forniti con la spedizione. Se il tuo team utilizza uno spedizioniere statunitense, fornisci l'indirizzo del magazzino e i requisiti di marcatura del carico prima che il preventivo venga finalizzato.

Produzione JE Dongguan, estrusione OEM/ODM e documentazione degli apparecchi di illuminazione finiti

JE, formalmente Dongguan Jinen Lighting Technology Co., Ltd., produce componenti di illuminazione a LED estrusi a Dongguan, in Cina. La sua gamma comprende profili LED in alluminio, profili LED in plastica, tubi e diffusori in PC, alloggiamenti per tubi T5, T6, T8, T10 e T12, oltre a alloggiamenti per luci tri-proof. Questa ampiezza del prodotto è utile quando un progetto cambia dimensioni o costruzione dopo il primo prototipo. Un acquirente può confrontare un alloggiamento in semi-alluminio, una base interamente in alluminio o un tubo di diametro diverso tramite lo stesso fornitore anziché riavviare l'intero processo di approvvigionamento.

JE supporta stampi pubblici, stampi privati, estrusione OEM/ODM e progetti personalizzati. L'approvvigionamento di stampi pubblici può avere senso per una geometria JE-28 standard quando il profilo corrisponde già ai requisiti del PCB e del diffusore. Uno stampo privato diventa più difendibile quando è necessaria una tasca per connettore non standard, una caratteristica di montaggio diversa, un cappuccio terminale proprietario o una sezione trasversale rivista. La scelta giusta dipende dal volume previsto e dal controllo necessario sulla fornitura futura.

Per gli importatori e le fabbriche di illuminazione statunitensi, la documentazione dovrebbe coprire più di una foto del prodotto. Richiedi il disegno del profilo, la descrizione del materiale, l'opzione del diffusore, la tolleranza sulla lunghezza, le specifiche della testata, i dettagli dell'imballaggio e le informazioni elettriche per l'apparecchio di illuminazione completato. L'alloggiamento in sé non è la stessa cosa di un tubo LED finito certificato. Se il cliente, l'AHJ, il distributore o le specifiche del progetto richiedono elenchi particolari o documenti di conformità, identificare tale requisito prima che il progetto venga congelato.

JE afferma inoltre di servire grossisti, appaltatori, fabbriche di illuminazione e clienti di progetti personalizzati. Ciò rende il fornitore adatto sia per l’acquisto di componenti che per lo sviluppo di tubi a marchio privato, a condizione che l’ambito commerciale sia scritto chiaramente. Inserisci il disegno approvato, le foto di esempio, il numero di revisione e la scelta dei materiali nella documentazione di acquisto. Previene un problema familiare nell'approvvigionamento dell'estrusione: un lotto sostitutivo dimensionalmente simile ma non effettivamente intercambiabile.
