Cablaggio del cappuccio terminale G5

Innanzitutto chiariamoci: cosa intendi esattamente per "filo"?

Nel processo di produzione dei tubi LED T5 e G5, "filo singolo/multifilo/wireless" si riferisce solitamente al numero di fili che partono dal cappuccio terminale, non al metodo di alimentazione del tubo stesso (alimentatore a terminazione singola/doppia). Questi due concetti si confondono facilmente.

• Filo singolo:Il cappuccio terminale fa uscire solo un filo, solitamente il filo sotto tensione (L) o il filo neutro (N).
• Multifilo (doppio filo):Il cappuccio terminale fa uscire due fili, solitamente un filo sotto tensione e un filo neutro.
• Senza fili:Il cappuccio terminale stesso non fa uscire alcun cavo; ci sono solo due pin G5.

Chiarito questo, la logica combinatoria successiva è di facile comprensione.

Combinazione 1: cavo singolo a un'estremità + wireless a un'estremità → tubo alimentato a terminazione singola

Questa è la configurazione più comune per i tubi LED integrati T5 sul mercato.

Metodo di connessione:L'alimentazione viene fornita solo dall'estremità del filo singolo. Questo filo singolo si collega al filo sotto tensione o neutro, mentre l'altro filo (sotto tensione o neutro) è collegato direttamente a un pin all'altra estremità tramite il circuito interno del tubo della lampada. All'estremità wireless, un pin è responsabile del fissaggio meccanico e della conduttività, mentre l'altro pin potrebbe essere non collegato o cortocircuitato internamente.

C'è però un dettaglio costruttivo fondamentale: la distanza tra i pin del portalampada T5 G5 è di soli 5 mm. Quando un'estremità è alimentata, i due pin sono molto vicini tra loro e un cablaggio interno inadeguato può facilmente causare un cortocircuito. Pertanto, l'isolamento e la disposizione del cablaggio all'interno del cappuccio terminale a filo singolo sono un indicatore chiave della maestria artigianale del fornitore del cappuccio terminale.

Scenari applicativi:Illuminazione per uffici, luci per scaffali di supermercati, luci per armadietti, luci per vetrine. Questi tipi di lampade utilizzano in genere una staffa integrata, che richiede un solo ingresso di alimentazione, semplificando l'installazione e gli utenti finali non necessitano di alcuna conoscenza elettrica.

Combinazione due: un filo da ciascuna estremità → Tubo lampada alimentata a doppia estremità

Questo metodo è comune nei progetti di ristrutturazione ingegneristica.

Metodo di connessione:Condurre un filo dai cappucci della lampada ad entrambe le estremità del tubo della lampada. Collegare un'estremità al filo sotto tensione (L) e l'altra estremità al filo neutro (N). La corrente entra da un'estremità ed esce dall'altra. I due pin G5 all'interno del cappuccio della lampada sono in cortocircuito, formando un unico elettrodo.

Perché in ingegneria si preferisce l'alimentatore dual-ended?Quando si aggiornano vecchi portalampade fluorescenti, i portalampade G5 originali sono solitamente collegati in parallelo, il che significa che i due pin sono cortocircuitati internamente. Le lampade a doppio attacco possono essere adattate direttamente a questo tipo di supporto senza la necessità di sostituirle con un supporto non parallelo. Se una lampada single-ended è installata in un supporto parallelo, andrà in cortocircuito immediatamente all'accensione. Ciò è accaduto nella comunità ingegneristica di Hong Kong; alcuni hanno addirittura bruciato l'involucro di plastica del vecchio supporto.

Precauzioni per la produzione:Entrambe le estremità del cappuccio della lampada a doppia estremità devono avere cavi, ma i colori dei fili devono essere chiaramente distinguibili (ad esempio, un'estremità contrassegnata con L, l'altra con N) per evitare il cablaggio inverso durante l'installazione. Inoltre, il cablaggio interno della lampada fluorescente dual-ended deve garantire che non vi sia alcun collegamento elettrico tra le due estremità; in caso contrario, la lampada andrà in cortocircuito.

Scenari applicativi:Officine di fabbrica, parcheggi, magazzini e centri logistici. Questi luoghi spesso richiedono l'aggiornamento dei vecchi portalampade fluorescenti e le soluzioni di alimentazione dual-ended offrono una migliore compatibilità.

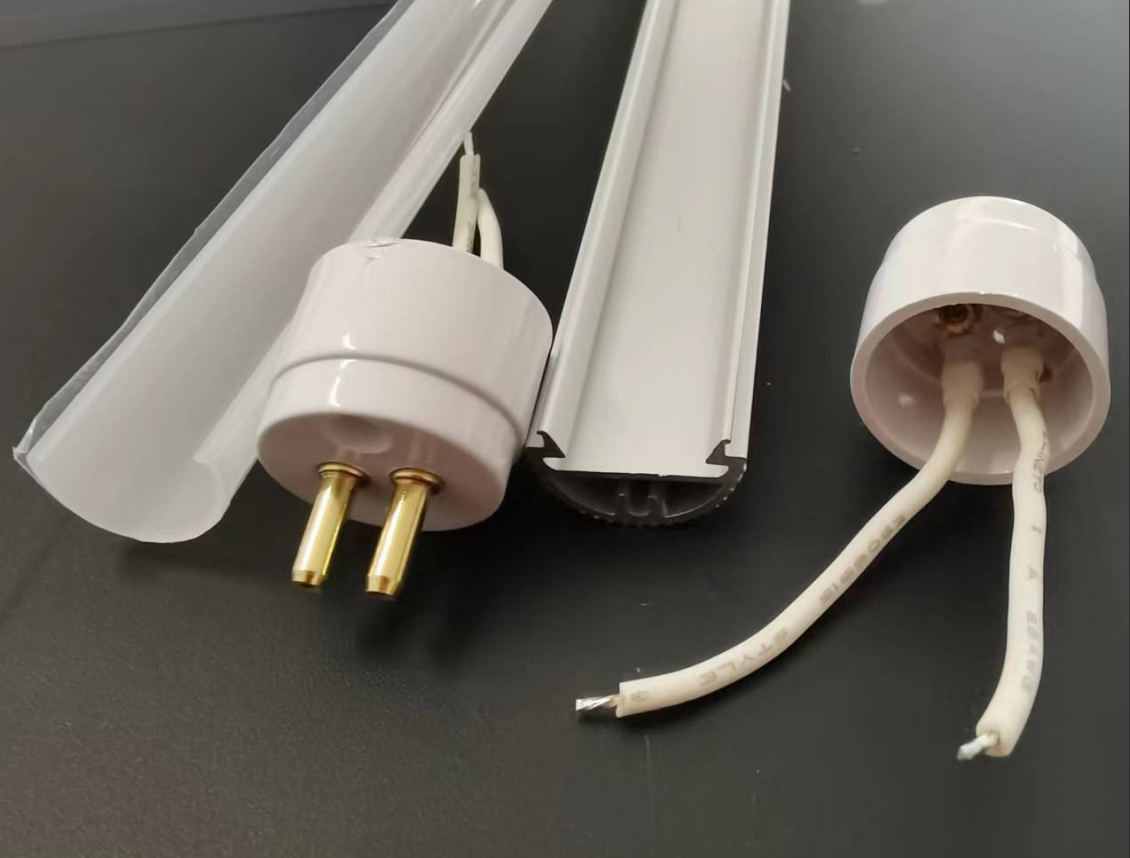

Combinazione 3: un'estremità con un cavo sotto tensione (doppio cavo) + un'estremità con un cappuccio terminale wireless → Alimentatore single-ended avanzato

Questa combinazione è una versione migliorata dell'alimentatore single-ended, adatta a scenari con requisiti di sicurezza e affidabilità più elevati.

Metodo di connessione:Il cappuccio terminale dell'alimentatore fa uscire i fili sotto tensione e neutro, collegandosi direttamente all'alimentatore del driver o all'alimentazione CA. L'estremità wireless viene utilizzata solo per il supporto meccanico e la connessione del circuito e non gestisce l'ingresso di alimentazione.

Differenza dalla soluzione single-ended a filo singolo:Nella soluzione a terminazione singola a filo singolo, il cablaggio interno del tubo della lampada richiede una progettazione di "un filo che entra e un altro filo che si collega internamente all'altra estremità", rendendo il cablaggio interno relativamente complesso. Al contrario, nella soluzione single-ended a doppio filo, sia il filo sotto tensione che quello neutro vengono introdotti attraverso lo stesso terminale, ottenendo così una progettazione del circuito interno più diretta, riducendo potenziali punti di guasto e migliorando la sicurezza.

Vantaggi della produzione:Per i produttori di tubi per lampade T5 integrati, questo metodo offre una maggiore efficienza di assemblaggio rispetto all'utilizzo di tappi terminali a terminazione singola. Poiché tutti i cavi di alimentazione sono concentrati ad un'estremità, non è necessario effettuare cablaggi incrociati all'interno del tubo della lampada, riducendo così il rischio di cortocircuiti interni.

Applicazioni:Illuminazione medica, illuminazione educativa, display commerciali di fascia alta.
