Come progettare alloggiamenti LED per ambienti ferroviari ad alte vibrazioni

Il materiale rotabile è un ambiente ostile per l’elettronica. Ogni volta che un treno colpisce uno scambio di binari, l'energia cinetica ad alta frequenza viaggia dai carrelli attraverso il telaio e direttamente nei pannelli del soffitto. Quando le autorità di trasporto si lamentano delle luci tremolanti della cabina o dei dispositivi sopraelevati guasti, il problema raramente è il chip LED stesso. Il guasto è quasi sempre riconducibile all'involucro meccanico.

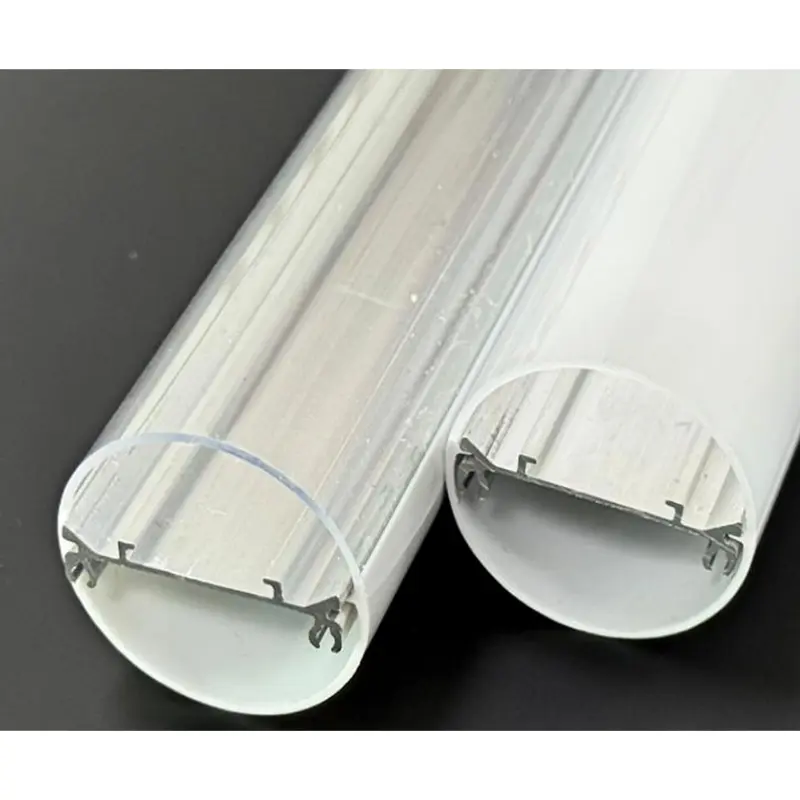

UNAlloggiamento per luci per veicoli ferroviari a LEDnon è solo una copertura decorativa. È un ammortizzatore strutturale, un sistema di gestione termica e una barriera primaria per la sicurezza della vita. Se il progetto dell’estrusione non tiene conto della risonanza armonica, dell’espansione termica o dei codici di incendio durante il transito, il sistema di illuminazione si guasterà molto prima della sua durata nominale. Progettare per questo ambiente richiede l'abbandono dei presupposti standard dell'illuminazione commerciale e dell'ingegneria specifica per il movimento costante e violento.

Diagnosi di guasti meccanici e termici nell'illuminazione del materiale rotabile

Per progettare un alloggio migliore, devi prima capire esattamente come i progetti attuali si comportano sul campo. Gli ambienti ferroviari sottopongono gli apparecchi di illuminazione a un mix combinato di shock fisici, sbalzi di temperatura estremi e spazio aereo confinato. Quando un alloggiamento è progettato in modo inadeguato, i sintomi solitamente si presentano in tre distinte modalità di guasto.

Microfessurazione del giunto di saldatura
La causa più comune dello sfarfallio delle luci dei treni è l'affaticamento meccanico. Quando un'estrusione LED in alluminio è montata rigidamente su un pannello vibrante del soffitto senza un adeguato smorzamento, l'alloggiamento trasferisce l'energia cinetica direttamente al PCB interno. La flessione costante provoca microfessurazioni nei giunti di saldatura che collegano i diodi alla scheda. Gli acquirenti spesso incolpano il produttore del PCB, ma la causa principale è un alloggiamento privo di isolamento interno contro gli urti per il vassoio LED.

Cracking ed espulsione del diffusore in policarbonato
I treni sono sottoposti a severi cicli termici. Un’autovettura parcheggiata in uno scalo ferroviario durante la notte potrebbe scendere sotto lo zero, per poi surriscaldarsi rapidamente quando si accendono i sistemi HVAC e di illuminazione. L’alluminio e la plastica si espandono a velocità diverse. Se le tolleranze meccaniche tra la base in alluminio e il diffusore in plastica sono troppo strette, la dilatazione termica crea uno stress enorme. Ciò provoca "spaccature" - una rete di crepe microscopiche nel policarbonato - o, peggio ancora, fa sì che il diffusore si deformi e fuoriesca dalla sua guida durante una frenata improvvisa.

Set di compressione tenuta IP65
I vagoni della metropolitana richiedono regimi di pulizia aggressivi, che spesso comportano il lavaggio ad alta pressione. Per sopravvivere a questo, un alloggiamento per luci di transito a LED resistente alle vibrazioni necessita di un grado di protezione IP65 affidabile. Tuttavia, la vibrazione costante provoca nel tempo l'appiattimento dei materiali di qualità inferiore della guarnizione, un fenomeno noto come deformazione per compressione. Una volta che il sigillo perde la memoria, l'umidità e i prodotti chimici detergenti bypassano l'alloggiamento, mettendo in cortocircuito i componenti elettrici.

Criteri di selezione dei materiali per la conformità alla norma EN45545 e lo smorzamento delle vibrazioni

La specifica dei materiali per l’illuminazione ferroviaria richiede il bilanciamento della rigidità strutturale con rigorosi mandati di sicurezza dei passeggeri. Non è possibile utilizzare semplicemente estrusioni commerciali standardizzate. Ogni componente deve soddisfare rigorosi standard ferroviari, in particolare EN45545, che regola il comportamento al fuoco e i materiali nei veicoli ferroviari.

Il profilo di base: alluminio 6063-T5
Per l'estrusione strutturale principale, l'alluminio 6063-T5 è lo standard del settore. La tempra T5 fornisce le esatte proprietà meccaniche necessarie per un'estrusione di LED in alluminio per materiale rotabile: è abbastanza rigida da coprire la lunghezza del soffitto di un vagone ferroviario senza cedimenti, ma abbastanza duttile da sopportare vibrazioni a bassa frequenza senza fratturarsi. Fondamentalmente, l'alluminio 6063 offre un'eccellente conduttività termica, agendo come un dissipatore di calore altamente efficiente per strisce LED ad alto rendimento.

Il diffusore: policarbonato ignifugo (PC)
Per quanto riguarda la copertura ottica, il PMMA standard (acrilico) è troppo fragile per le applicazioni ferroviarie. Un forte impatto lo frantumerà, creando frammenti pericolosi. L'ABS standard è economico ma non soddisfa i requisiti di fumo e tossicità delle norme antincendio sui trasporti.

È necessario specificare PC ignifugo (policarbonato). Il PC può resistere all'impatto diretto senza rompersi, rendendolo ideale per il trasporto pubblico ad alto traffico. Ancora più importante, le formulazioni personalizzate di PC possono soddisfare i requisiti EN45545 Livello di pericolo 3 (HL3). Ciò significa che, in caso di incendio in cabina, l’involucro non propagherà la fiamma e il fumo emesso rimarrà al di sotto delle rigorose soglie di tossicità richieste per garantire che i passeggeri possano evacuare in sicurezza.

Guarnizioni e tappi terminali
Evitare il PVC standard o la gomma economica per le guarnizioni dei tappi terminali. L'EPDM o il silicone di alta qualità sono obbligatori. Questi materiali resistono alle temperature estreme e al degrado UV mantenendo al contempo il loro rimbalzo di compressione, garantendo che l'involucro dell'apparecchio LED del veicolo ferroviario IP65 rimanga impermeabile dopo anni di vibrazioni quotidiane.

Convalida della dissipazione del calore con la simulazione termica basata sull'intelligenza artificiale

Il calore è nemico della longevità dei LED. In un ufficio commerciale, un apparecchio a LED diffonde calore nell'aria ambiente. In un treno ad alta velocità, l'alloggiamento dell'illuminazione è spesso incassato in un pannello isolante del soffitto direttamente sotto un massiccio condotto HVAC che genera calore. La temperatura ambiente che circonda l'apparecchio è già elevata, riducendo drasticamente il delta-T (differenza di temperatura) necessario per un raffreddamento efficace.

Prima di tagliare attrezzature costose per un nuovo profilo di estrusione, la gestione termica deve essere convalidata digitalmente. I moderni flussi di lavoro ingegneristici ora utilizzano software di simulazione termica assistita da intelligenza artificiale per modellare esattamente il modo in cui il calore si muove attraverso l’alloggiamento in uno spazio ristretto.

La simulazione modella il percorso termico dal diodo LED, attraverso la pasta termica, nel PCB e fuori attraverso le alette in alluminio 6063-T5. I solutori basati sull'intelligenza artificiale possono iterare rapidamente centinaia di geometrie delle alette, regolando lo spessore, la spaziatura e l'angolo del dissipatore di calore, per trovare la configurazione esatta che massimizza la superficie senza aggiungere peso inutile. Il peso è un parametro fondamentale nella progettazione dei veicoli ferroviari; gli alloggiamenti pesanti aumentano la massa complessiva del treno, aumentando il consumo di energia. Convalidando digitalmente la dissipazione del calore, gli ingegneri possono progettare un alloggiamento LED con binario di gestione termica che mantenga la temperatura di giunzione del diodo al di sotto di 80°C riducendo al minimo la massa del profilo di alluminio.

Progettazione per la producibilità (DFM) in profili personalizzati in alluminio e policarbonato

Anche il modello CAD più ottimizzato è inutile se non può essere prodotto in modo affidabile su larga scala. L'estrusione di alluminio e plastica richiede un controllo preciso del flusso del materiale, della velocità di raffreddamento e dell'attrito dello stampo. Dongguan Jinen Lighting Technology (JE) gestisce 20 linee di estrusione di plastica e 5 di alluminio, fornendo supporto DFM per individuare difetti strutturali prima della fase di attrezzaggio.

Quando si ingegnerizza aalloggiamento per luci per veicoli ferroviari a LED personalizzato, segui queste azioni DFM specifiche:

1. Bilanciare gli spessori delle pareti:Assicurati che la sezione trasversale del tuo profilo in alluminio abbia uno spessore di parete uniforme. Le sezioni spesse si raffreddano più lentamente delle sezioni sottili. Se una flangia di montaggio pesante si trova accanto a un'aletta sottile del dissipatore di calore, il raffreddamento irregolare causerà la deformazione o la torsione del profilo quando esce dalla matrice di estrusione. Mantenere le transizioni di spessore graduali.
2. Progetta generose tolleranze di adattamento a scatto per PC:Il policarbonato si restringe mentre si raffredda. Quando si progettano i binari ad incastro in cui il diffusore in PC si inserisce nella base in alluminio, calcolare i coefficienti di dilatazione termica per entrambi i materiali. Lasciare uno spazio di dilatazione preciso. Se la vestibilità è troppo stretta, il PC si piegherà verso l'esterno quando il treno si riscalda.
3. Canali per guarnizioni profonde per ingegneri:Una classificazione IP65 richiede molto più della semplice compressione di un pezzo di silicone. Progettare un canale di ritenzione dedicato a forma di U nell'estrusione di alluminio. Le pareti del canale devono essere sufficientemente profonde da bloccare meccanicamente la guarnizione in posizione in modo che non possa rotolare o spostarsi sotto vibrazioni laterali.
4. Ridurre al minimo le cavità cave nei profili in plastica:Le sezioni cave nelle estrusioni di plastica richiedono matrici complesse e costose con mandrini interni. Ove possibile, progettare la copertura in PC come profilo a parete singola con nervature di supporto anziché come sezione tubolare chiusa. Ciò riduce i costi degli utensili e accelera la produzione sulla linea di estrusione.

Allineamento delle capacità di estrusione OEM agli standard di approvvigionamento di transito degli Stati Uniti

Portare un apparecchio di illuminazione ferroviaria sul mercato statunitense richiede di navigare in una complessa rete di specifiche di approvvigionamento, dalle linee guida FTA localizzate alle rigide certificazioni di sicurezza. Le autorità di transito statunitensi valutano le offerte sulla base dell'affidabilità e della conformità a lungo termine, il che trasferisce pesanti responsabilità sul produttore di illuminazione e, per estensione, sui fornitori di componenti.

L'approvvigionamento di estrusioni commerciali standard porterà a guasti durante le fasi di test sugli urti, sulle vibrazioni e sul fuoco. Hai bisogno di un partner OEM la cui produzione di base sia già in linea con i requisiti di transito. JE fornisce produttori di illuminazione OEM a livello globale, offrendo sia stampi pubblici per applicazioni standard che stampi privati ​​per progetti proprietari con specifiche elevate.

Collaborando con un produttore che comprende intrinsecamente le tolleranze richieste per l'alluminio 6063-T5 e il policarbonato conforme a EN45545, elimini la fase di tentativi ed errori dello sviluppo del prodotto. Ottieni alloggiamenti che si incastrano insieme in modo pulito, sigillano ermeticamente e sopravvivono all'incessante abuso meccanico dell'ambiente ferroviario. Per specifiche tecniche su profili personalizzati o per rivedere stampi esistenti pronti per il transito, valuta un collaudatoProduttore di alloggiamenti per illuminazione della metropolitana OEMin grado di fornire la base meccanica precisa richiesta dal vostro prossimo progetto di trasporto pubblico.
