Alloggiamento lampada LED per veicoli ferroviari: Profili conformi alla norma EN 45545-2

Hai bisogno di un alloggiamento che soddisfi gli standard antincendio del materiale rotabile senza rovinare la tua distinta base. L'alloggiamento della lampada per veicoli ferroviari JE LED abbina un dissipatore di calore in alluminio 6063 con un diffusore in policarbonato conforme alla norma EN 45545-2. È stato realizzato appositamente per gli assemblatori e gli appaltatori di impianti di illuminazione B2B che effettuano l'ammodernamento di ferrovie pesanti, vagoni della metropolitana e autobus di transito in cui il guasto dei materiali rappresenta una responsabilità enorme.

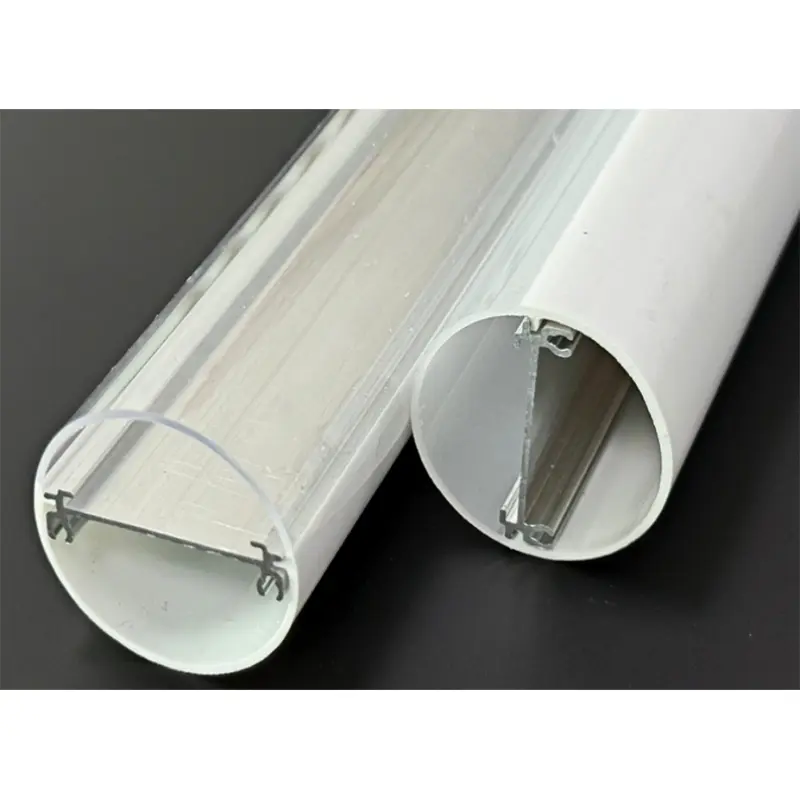

Il profilo di estrusione di policarbonato e alluminio JE-231

Gli alloggiamenti in pura plastica si deformano sotto le continue vibrazioni del trasporto ferroviario. Gli apparecchi interamente in alluminio pesano troppo per le corse continue a soffitto. Il profilo JE-231 risolve questo problema combinando un dorso rigido in lega di alluminio 6063 con una copertura specializzata in policarbonato.

La base in alluminio funge sia da spina dorsale strutturale che da ponte termico. Le strisce LED ad alto rendimento generano calore localizzato che riduce la durata della vita dei diodi se intrappolati all'interno di un tubo di plastica sigillato. Il canale in alluminio allontana il calore, consentendo all'apparecchio di mantenere l'emissione luminosa specificata per una durata utile di 50.000 ore.

Per la copertura, estrudiamo policarbonato resistente agli urti anziché acrilico standard. L'acrilico scatta sotto l'impatto fisico. Il policarbonato si flette. Questa scelta di materiale impedisce che l'alloggiamento si frantumi se un passeggero lo colpisce o una squadra di manutenzione lascia cadere un attrezzo durante un'ispezione.

Conformità alla sicurezza antincendio: classificazioni EN 45545-2 e UL-94 V0

Specificare l'illuminazione dei trasporti significa rispettare rigidi mandati di sicurezza antincendio. Un alloggiamento standard per tubi LED disponibile in commercio non supererà immediatamente un audit del materiale rotabile.

Il policarbonato utilizzato nel nsAlloggiamento della lampada a LED per veicoli ferroviariè progettato per soddisfare la norma EN 45545-2, lo standard europeo per il comportamento al fuoco dei materiali nei veicoli ferroviari. Questa direttiva impone limiti rigorosi all'opacità e alla tossicità del fumo. Se scoppia un incendio in un tunnel della metropolitana, i passeggeri devono essere in grado di vedere le uscite e non possono inalare alogeni tossici emessi dalla combustione della plastica del soffitto.

Allo stesso tempo, l'alloggiamento ha una classificazione ignifuga UL-94 V0. Comprendere la differenza tra le classificazioni UL-94 prima di specificare un'estrusione di plastica per ambienti passeggeri:

• Valutazione V2:Smette di bruciare entro 30 secondi, ma consente gocciolamenti fiammeggianti. Completamente inaccettabile per l'illuminazione di transito dall'alto.
• Valutazione V1:Smette di bruciare entro 30 secondi, non sono consentite gocce fiammeggianti.
• Voto V0:Smette di bruciare entro 10 secondi, senza gocciolamenti fiammeggianti. Questa è la linea di base obbligatoria per un alloggiamento per tubi LED da trasporto per carichi pesanti.

La plastica commerciale più economica si scioglierà e farà cadere il fuoco sui sedili sottostanti. La specifica di un vero alloggiamento per l'illuminazione di transito a LED ritardante di fiamma V0 elimina questa modalità di guasto critica.

Protezione IP65 per ambienti metropolitani e ferroviari pesanti

I soffitti dei treni sono ambienti ostili. La polvere dei freni, il particolato di carbonio e i sistemi di lavaggio ad alta pressione compromettono facilmente gli apparecchi di illuminazione commerciale standard.

Un alloggiamento della lampada LED per veicoli ferroviari IP65 impedisce alla polvere conduttiva di cortocircuitare il PCB interno. Il "6" in IP65 garantisce prestazioni a tenuta di polvere. Il "5" certifica che la custodia resiste ai getti d'acqua a bassa pressione provenienti da qualsiasi direzione. Quando gli addetti alla manutenzione effettuano il lavaggio elettrico dell'interno di un vagone della metropolitana, le guarnizioni in silicone e i cappucci terminali mantengono l'umidità lontana dai componenti elettronici interni.

Il raggiungimento di questa valutazione richiede tolleranze esatte di estrusione. Se il diffusore in policarbonato non si inserisce perfettamente nel canale in alluminio, la dilatazione termica creerà nel tempo dei microspazi. Il nostro processo di lavorazione mantiene tolleranze dimensionali sufficientemente strette da mantenere la tenuta IP65 in caso di sbalzi di temperatura da -20°C a 45°C.

Autorizzazioni interne per l'integrazione dei sensori IoT nel 2026

Le autorità di trasporto pubblico non acquistano più solo luci. Acquistano binari di alimentazione montati a soffitto per sensori di presenza, beacon Bluetooth e moduli automatizzati per la comunicazione al pubblico.

Quando specifichi un alloggiamento, lo spazio interno determina il percorso di aggiornamento. Un alloggiamento standard per lampada da treno a LED da 26 mm di diametro si adatta perfettamente a un PCB di base in stile T8. Tuttavia, se il tuo contratto di transito richiede l'integrazione dell'hardware IoT direttamente nell'apparecchio di illuminazione, avrai bisogno di un profilo con una cavità interna più profonda.

La serie JE-231 fornisce slot interni dedicati. Fai scorrere la scheda LED primaria nel canale termico inferiore, lasciando aperto lo spazio superiore per il cablaggio secondario o le schede sensore a basso profilo. Questa separazione previene le interferenze del segnale e mantiene il cablaggio organizzato durante l'assemblaggio finale.

Specifica di lunghezze personalizzate e dimensioni PCB per l'assemblaggio OEM

Le dimensioni standard raramente si adattano ai soffitti di transito personalizzati. L'alloggiamento della lampada a LED di un vagone della metropolitana spesso si estende fino a 2.400 mm o richiede percorsi continui e senza spazi vuoti per adattarsi al design interno del vagone.

In qualità di produttore cinese con otto anni di esperienza nell'estrusione, JE opera come OEM diretto di alloggiamenti per l'illuminazione dei treni a LED T8. Tagliamo i profili secondo le esatte specifiche del progetto, riducendo drasticamente la fabbricazione in loco richiesta dai vostri team di assemblaggio.

È necessario abbinare la larghezza della traccia interna dell'alloggiamento al PCB. Una scheda che si trova troppo allentata nel canale vibra sotto le vibrazioni del treno, affaticando infine i giunti di saldatura fino a quando la luce non si spegne. Una tavola troppo tesa si piegherà durante l'espansione termica. Estrudiamo profili di illuminazione a LED personalizzati per veicoli ferroviari con slot per schede precisi per adattarsi ai tuoi PCB FR4 o in alluminio specifici.

Approvvigionamento e campionamento per progetti di transito negli Stati Uniti

L’approvvigionamento di componenti per i progetti di trasporto pubblico del Nord America richiede il rispetto rigoroso della scala di produzione. I team di ingegneri spesso perdono settimane a testare alloggi che alla fine non superano la certificazione antincendio.

Inizia verificando l'idoneità fisica e le prestazioni termiche. È possibile richiedere campioni tagliati dei nsCustodia per tubo LED conforme alla norma EN 45545-2per eseguire test IP, modelli di vibrazione e analisi termiche.

Una volta che il tuo team di ingegneri ha approvato il profilo di estrusione e le guarnizioni delle estremità, passiamo alla produzione in serie. I tempi di consegna standard vanno dai 15 ai 20 giorni per gli stampi esistenti. Se il tuo contratto richiede una sezione trasversale modificata o staffe di montaggio specifiche per una flotta metropolitana più vecchia, gli strumenti personalizzati aggiungono circa due settimane alla tempistica iniziale. Valuta i campioni, verifica la valutazione V0 nel tuo laboratorio e blocca le dimensioni dell'assieme.
